¿Cómo Leer Planos de Estructuras de Acero?

Leer planos de estructuras de acero consiste en decodificar tres capas en orden: primero la escala, el cajetín y los ejes, que te dicen cómo está dibujada la hoja; después las líneas y los símbolos, que representan cada elemento; y al final las notas generales, que fijan qué documento prevalece cuando hay contradicción. Ese orden importa más que memorizar cada símbolo, porque buena parte de los errores de obra nace de saltarse una de esas capas. Esta guía recorre las tres para que puedas revisar un juego completo de una obra de estructura metálica antes de fabricar o montar.

Qué es un plano de estructura de acero

Un plano de estructura de acero es el conjunto de documentos técnicos que indica dónde va cada perfil, cómo se conecta y con qué material se fabrica. No es un solo dibujo, sino una familia de hojas que se leen juntas. Los planos arquitectónicos suelen dibujarse antes y definen espacios y acabados; los estructurales se apoyan en ellos para resolver el esqueleto que sostiene el edificio.

Dentro de los planos estructurales conviene distinguir tres grupos por función:

• Planos de cimentación: ubicación, niveles y forma de zapatas, dados, placas base y anclas preahogadas.
• Plano de montaje o planta estructural: posición en planta de columnas, vigas y largueros, con sus ejes y alturas.
• Planos de detalle y despiece: cortes, cotas, conexiones y la lista de materiales pieza por pieza.

Saber a qué grupo pertenece la hoja que tienes enfrente es el primer filtro. Una cota que en cimentación fija el nivel de una placa base PL-01 significa algo distinto que la misma cota en un detalle de conexión. Este artículo se centra en la lectura e interpretación; no cubre el cálculo estructural ni el diseño de conexiones, que corresponden al ingeniero responsable del proyecto.

Plantas, alzados y secciones: qué resuelve cada vista

Cada elemento aparece en tres tipos de vista y cada una responde una pregunta distinta. Leerlas por separado y luego cruzarlas es lo que evita interpretar mal una altura o una posición.

• Planta: vista desde arriba. Resuelve la ubicación en el plano horizontal, es decir, dónde cae cada columna, viga o larguero respecto a la cuadrícula.
• Alzado o elevación: vista frontal o lateral. Resuelve la altura y el aspecto vertical, como niveles de entrepiso, alturas de columna y arriostramientos.
• Sección o corte: vista cortada por un plano imaginario. Resuelve lo que hay dentro de un elemento o de un encuentro, como el detalle de una conexión o el armado de una zapata.

Un dato que solo cuadra en la planta pero no en la sección todavía no está validado. La comprobación práctica es seguir un mismo elemento, por ejemplo la columna del eje B-3, de la planta al alzado y a su sección, verificando que la altura y la conexión coinciden en las tres.

Por dónde empezar: cajetín, leyenda y escala

Antes de mirar una sola viga, revisa el cajetín, la leyenda y la escala: son los datos que fijan cómo interpretar todo lo demás de la hoja.

El cajetín (o cuadro de títulos) vive en una esquina y concentra el nombre del proyecto, el título y número de hoja, quién dibujó y quién revisó, la fecha y, sobre todo, la revisión vigente. Montar con una hoja de revisión vencida significa fabricar contra una geometría que ya se corrigió, y suele detectarse tarde, cuando las piezas ya están en taller. Confirma que la revisión de tu hoja coincide con la del resto del juego antes de tomar medidas.

La leyenda traduce lo que ese juego usa en concreto, así que conviene leerla completa antes que el dibujo. Vale la pena revisarla por partes:

• Símbolos de elementos y conexiones.
• Abreviaturas y su significado en ese proyecto.
• Unidades (milímetros o centímetros) y criterios de cota.
• Criterios típicos que aplican salvo indicación contraria.
• Notas de soldadura y de pernos.

La escala te dice cuánto representa cada trazo en la realidad. En construcción es habitual ver 1:50 para plantas y secciones generales, y escalas más cerradas como 1:25, 1:20 o 1:10 para detalles de placas base, cartelas y conexiones. La escala puede cambiar entre hojas del mismo juego, así que verifícala en cada una y, cuando dudes, mide contra una cota escrita en lugar de a ojo.

Ejes y cuadrícula: cómo localizar cada elemento

La cuadrícula de ejes es el sistema de coordenadas que ubica cada elemento del proyecto. Normalmente los ejes de un sentido llevan números y los del otro llevan letras, y los valores encerrados en un círculo, las burbujas de eje, marcan columnas y líneas de referencia.

Ubicar una pieza es cruzar una letra con un número: la columna del eje B-3 está donde el eje B corta al eje 3. Cuando un elemento aparece desplazado respecto a su eje, ese desfase termina en anclas que no coinciden al llegar el montaje, así que conviene contrastar la posición del eje entre la planta y el detalle antes de fabricar la placa base.

Tipos de líneas y qué representa cada una

El tipo de línea es lo primero que separa lo visible de lo oculto en un plano estructural. Un mismo elemento puede aparecer con trazos distintos según se vea o quede tapado en esa vista.

• Línea continua gruesa: elemento estructural principal visible en esa vista, como el borde de una losa, una columna o una viga.
• Línea continua fina: cotas, líneas de referencia y proyecciones auxiliares, no elementos físicos.
• Línea discontinua o de trazos: elementos ocultos bajo la vista actual; en un plano de cimentación suele marcar el contorno de zapatas que quedan bajo la losa.
• Línea de eje (trazo y punto): ejes de simetría y centros de columnas o barrenos.

Confundir una línea de trazos con un elemento visible es la causa típica de pasar por alto una zapata que sí existe pero no se aprecia en esa vista. La verificación es cruzar la planta con la sección: si en planta ves un trazo discontinuo, la sección debe mostrarte a qué altura y con qué forma aparece ese elemento.

Símbolos y abreviaturas más habituales en planos de acero

Los símbolos y abreviaturas condensan en el plano la información que no cabe dibujar a escala: tipo de soldadura, diámetro de perno, designación del perfil y niveles. Interpretarlos es lo que convierte un dibujo en instrucciones de fabricación.

Entre los símbolos, tres familias aparecen casi siempre:

• Soldadura: se arma sobre una línea de referencia con una flecha que apunta a la junta; sobre esa línea se colocan el símbolo básico de soldadura y sus dimensiones. La banderola indica únicamente que la soldadura se ejecuta en obra y no en taller. Estas convenciones provienen de la American Welding Society (AWS).
• Pernos y conexiones: indican diámetro y tipo de sujeción, por ejemplo pernos M20, y suelen remitir a un detalle ampliado mediante un círculo con número, como 4/S-301, que significa el detalle 4 de la hoja S-301.
• Perfiles: en México es común ver el IPR (perfil I de patín ancho) y el PTR (perfil tubular rectangular); los perfiles tubulares OR y OC, en sus variantes cuadrada, rectangular o redonda, conviene confirmarlos en el catálogo del fabricante o en los manuales del IMCA, porque su designación exacta varía entre secciones.

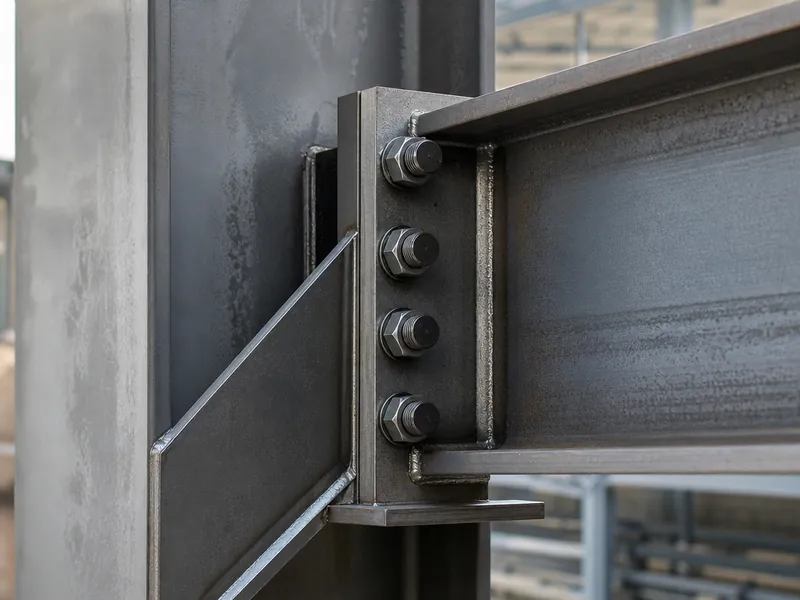

Un ejemplo de lectura encadenada: una viga IPR conectada a la columna del eje B-3 mediante una placa PL-01 y pernos M20, con la soldadura remitida al detalle 4/S-301. Seguir ese hilo obliga a abrir la hoja de detalle en lugar de suponer la conexión.

Las abreviaturas transmiten datos de forma compacta y cambian de un despacho a otro, por eso la regla firme es confirmarlas en la leyenda antes de asumir su significado. Estas son de las más frecuentes en planos de acero en México:

Abreviatura	Significado
NPT	Nivel de Piso Terminado
EJE	Eje de referencia
Ø	Diámetro
@	A cada (separación entre elementos)
c/e	A menudo «cada extremo»; confírmalo en la leyenda
TÍP / TYP	Típico (se repite igual en casos análogos)
DET	Detalle
ESC	Escala
CIM	Cimentación
PL	Placa
COL	Columna
V / VP	Viga / viga principal

Una sigla mal interpretada mueve un elemento o cambia una separación. Ante cualquier abreviatura que no esté en la leyenda, conviene preguntar antes de fabricar en lugar de deducirla.

Cómo leer los planos de acero paso a paso

Leer un juego completo sigue un orden que va de lo general a lo particular y termina en una verificación cruzada.

1. Empieza por las notas generales y la guía de diseño. Ahí se indican las normas y criterios que rigen el proyecto, los grados de acero, el tipo de soldadura y el control de calidad. Estas notas no son un apéndice: definen requisitos que no aparecen dibujados en ninguna vista.
2. Estudia el plano de cimentación. Revisa niveles, ejes, barrenos y elementos embebidos como anclas y placas base. Confírmalos contra el arquitectónico, porque un ancla mal ubicada condiciona todo el montaje.
3. Revisa la planta estructural y el plano de montaje. Aquí identificas la posición en planta, las alturas y la clasificación de columnas, vigas y largueros por eje. Para el detalle de esta hoja en particular, la planta estructural merece su propio recorrido; en este paso basta con ubicar cada elemento respecto a su eje.
4. Baja a los planos de detalle y despiece. Verifica ubicación, cotas, elevaciones y conexiones, y contrasta la lista de materiales campo por campo: número de pieza, perfil, longitud, cantidad, grado de acero, peso y acabado. Un despiece que no cuadra con el detalle dibujado es un aviso para revisar, no para fabricar.
5. Haz la verificación cruzada. Contrasta planta contra alzado y sección, y todo contra las notas. Documenta cada discrepancia y resuélvela con el ingeniero antes de fabricar o montar.

El hilo de los cinco pasos es que cada dato debe ser coherente en al menos dos vistas. Un nivel que solo aparece en una hoja y no cuadra con la sección es una señal de alto.

Errores comunes al leer planos de estructuras de acero

La mayoría de los errores de lectura no vienen de símbolos raros, sino de saltarse la leyenda y las notas generales. Conviene revisarlos como una lista de verificación antes de dar por buena una hoja:

• Ignorar la leyenda: sin ella, una línea o una sigla se interpretan por costumbre y no por lo que dice ese juego.
• Trabajar con una revisión obsoleta: si el cajetín no coincide con el resto del juego, estás leyendo geometría corregida.
• Resolver un conflicto solo desde el dibujo: cuando el detalle y la especificación se contradicen, revisa la jerarquía de documentos que fijan las especificaciones o el contrato, que suele dar prioridad a las notas y a las cotas escritas sobre las medidas tomadas a escala.
• No verificar la escala hoja por hoja: asumir 1:50 en un detalle a 1:10 deforma todas las medidas tomadas a escala.
• No cruzar planta con sección: un elemento que solo cuadra en una vista es un conflicto sin resolver, no un elemento validado.

Antes de fabricar o montar

Antes de cortar el primer perfil, el orden de lectura pesa más que la memoria: fija primero la revisión vigente y la escala de cada hoja, luego decodifica líneas y símbolos con la leyenda a la mano, y revisa la jerarquía de documentos antes de resolver cualquier conflicto entre dibujo y notas. Si un dato solo cuadra en una vista, trátalo como discrepancia hasta cruzarlo con el alzado, la sección y las notas.

En proyectos de estructura metálica, revisar estos puntos antes de la fabricación reduce los retrabajos más frecuentes en anclas, cotas de nivel y conexiones. Si necesitas apoyo para validar un juego de planos, nuestros ingenieros pueden revisar contigo el despiece, las conexiones y la coherencia entre planta, alzado, sección y notas.
