¿Cómo se fabrica el acero?

El acero se fabrica combinando hierro con una proporción controlada de carbono —normalmente entre 0,02 % y 2,14 %— y retirando las impurezas que de otro modo debilitarían el metal. Ese ajuste fino de la composición es lo que distingue al acero del hierro común, y también lo que permite que un mismo material termine en la carrocería de un auto, en un puente o en la viga de una nave industrial.

Hoy ese proceso sigue dos rutas principales. La ruta integral parte del mineral de hierro, lo convierte en arrabio dentro de un alto horno y lo afina en un convertidor al oxígeno. La ruta eléctrica salta ese inicio: funde chatarra o hierro de reducción directa en un horno de arco eléctrico. Ambas confluyen en el mismo punto —acero líquido— que después se solidifica por colada continua y se lamina hasta convertirse en láminas, perfiles y palanquillas.

En síntesis, fabricar acero recorre cinco etapas:

1. Materias primas: preparar mineral de hierro, coque y fundentes, o bien clasificar chatarra.
2. Hierro o fusión: obtener arrabio en el alto horno, o fundir la carga en el horno de arco eléctrico.
3. Afino: bajar el carbono y retirar impurezas hasta la composición buscada.
4. Colada continua: solidificar el acero en planchones y palanquillas.
5. Laminación y acabado: dar la forma final en caliente o en frío.

Materias primas para fabricar acero

La calidad del acero se decide en la materia prima, mucho antes de que el metal llegue a fundirse. Tres insumos sostienen la ruta integral, y cada uno cumple una función que condiciona el resultado.

El mineral de hierro es la base: se extrae de mina y se tritura, muele y concentra para elevar su contenido metálico antes de cargarlo. Buena parte se peletiza, es decir, se aglomera en bolas que se manejan y reaccionan mejor dentro del horno. El carbón entra transformado en coque, que se obtiene destilando carbón en hornos sin aire; el coque hace doble trabajo, porque aporta el calor y, a la vez, actúa como agente reductor que arranca el oxígeno del mineral. Los fundentes, sobre todo la caliza, capturan las impurezas y las arrastran a la escoria, lo que limpia el baño metálico.

Por eso la logística de estos insumos pesa tanto en dónde se ubica una planta siderúrgica: acercar mineral, coque y fundente es una decisión de costo, no un detalle menor.

Del mineral al arrabio: el alto horno

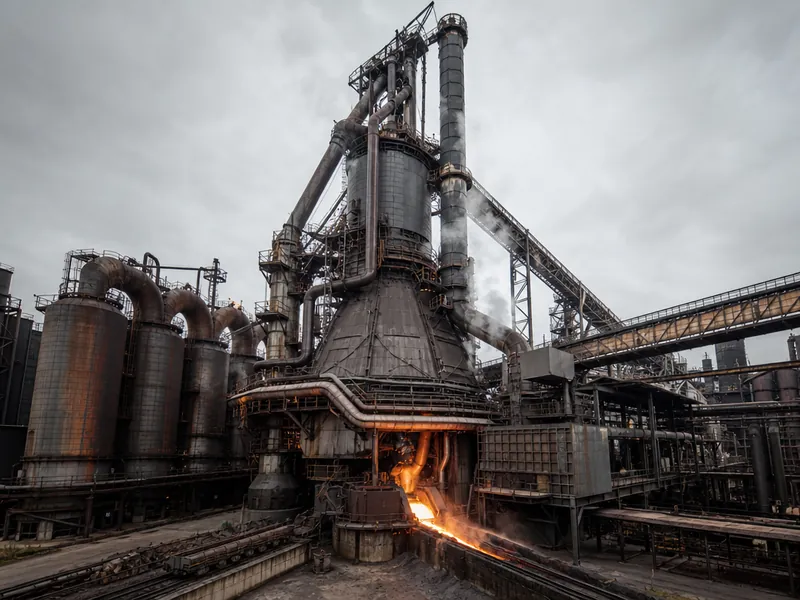

El alto horno convierte el mineral de hierro en hierro líquido, el primer metal aprovechable de toda la cadena. Es una estructura vertical que puede superar los 30 metros y trabaja de forma continua: la carga de mineral, coque y fundente entra por arriba mientras se inyecta aire precalentado por abajo.

Dentro ocurre la reacción clave. El coque, al quemarse, genera monóxido de carbono, y ese gas reduce los óxidos de hierro: el mineral pierde oxígeno y se transforma en hierro metálico, que a su vez absorbe carbono del propio coque. El resultado es el arrabio, un hierro líquido con un contenido de carbono alto —cerca del 4 %— y restos de silicio y manganeso.

El arrabio sale del horno a unos 1.350 °C, y la escoria, menos densa, se separa por arriba. Ese alto contenido de carbono lo vuelve quebradizo, así que no se puede forjar ni soldar tal cual. Para llegar a acero hay que bajarle el carbono y quitarle impurezas, y ahí entra la siguiente etapa.

De arrabio a acero: el convertidor al oxígeno

Convertir arrabio en acero consiste, sobre todo, en quitarle carbono. El arrabio líquido se vierte en un convertidor metalúrgico y se le inyecta oxígeno a alta presión directamente sobre el baño.

El oxígeno oxida el exceso de carbono, que escapa como monóxido y dióxido de carbono, hasta dejar el nivel que pide cada tipo de acero. La misma inyección oxida el silicio y el manganeso, que pasan a la escoria y se retiran. La reacción es fuertemente exotérmica y puede alcanzar los 1.700 °C, calor suficiente para mantener el metal líquido sin aporte externo de energía.

Ya con el carbono ajustado y las impurezas fuera, se incorporan los elementos de aleación que darán al acero sus propiedades finales. Esta es la ruta integral o BF-BOF (alto horno más convertidor al oxígeno), todavía la más extendida en el mundo.

El horno de arco eléctrico y el acero a partir de chatarra

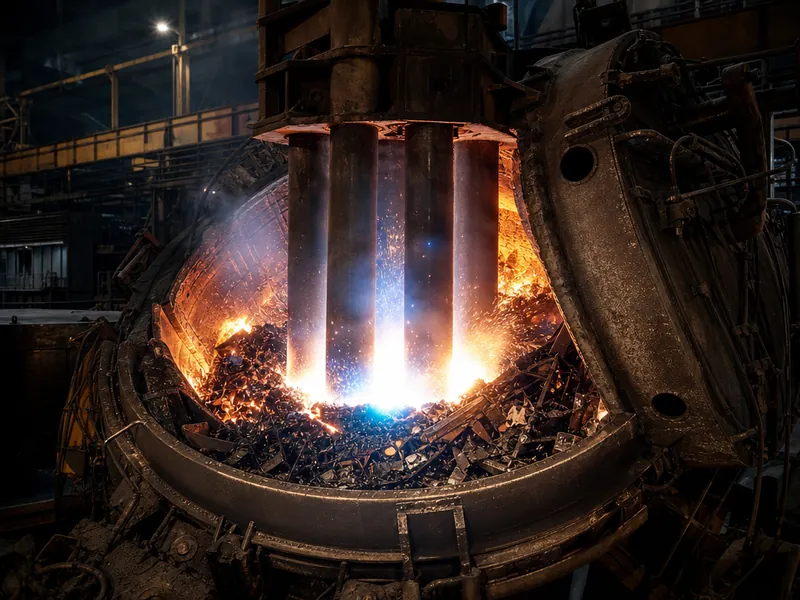

La segunda gran ruta no arranca del mineral, sino de acero que ya existió: la chatarra. El horno de arco eléctrico (EAF) genera un arco entre electrodos de grafito y la carga metálica, y con ese calor —por encima de 1.600 °C— funde chatarra clasificada o hierro de reducción directa (DRI) hasta obtener acero líquido al que luego se ajusta la composición.

El peso real de cada ruta suele contarse al revés. A escala mundial, la mayor parte del acero todavía se produce por la ruta integral: en 2024, alrededor del 70 % salió de la vía alto horno–convertidor y cerca del 30 % del horno de arco eléctrico, según la World Steel Association. El reparto cambia mucho por región: en Estados Unidos la vía eléctrica ronda el 70 % de la producción, en la Unión Europea cerca del 44 % y en China apenas un 10 %.

Variable	Ruta integral (BF-BOF)	Horno de arco eléctrico (EAF)
Materia prima principal	Mineral de hierro + coque	Chatarra o hierro de reducción directa (DRI)
Consumo de energía	Más alto	Hasta cerca de tres cuartas partes menos cuando la carga es chatarra
Emisiones de CO₂ (≈ por tonelada)	Del orden de 2,3 t	~0,7 t con chatarra; ~1,4 t con DRI
Flexibilidad de operación	Limitada, opera en continuo	Alta, arranca y para por colada

Las dos variantes del horno eléctrico no son iguales. Cargado sobre todo con chatarra, su huella de carbono es la más baja de la siderurgia; alimentado con hierro de reducción directa, que sí parte del mineral, las emisiones son mayores, aunque siguen por debajo de la ruta integral. En ambos casos, cuanto más limpia sea la electricidad del horno, menor es la huella.

El acero es, además, uno de los materiales más reciclados que existen, y la ruta eléctrica es la que aprovecha esa chatarra. Partir de chatarra puede consumir hasta cerca de tres cuartas partes menos de energía que partir de mineral virgen, y reduce de forma marcada las emisiones de CO₂.

Para el mercado mexicano esta ruta es la norma, no la excepción. México produce más del 90 % de su acero por la vía del horno de arco eléctrico —una de las proporciones más altas del mundo—, apoyado en buena medida en chatarra y hierro de reducción directa. Para quien compra acero en el país, eso significa que la mayor parte del material no nace en un alto horno clásico, sino en una vía más eléctrica y de menor huella de carbono.

Breve historia: de la pudelación al convertidor

Las rutas actuales son herederas de varios inventos de los siglos XVIII y XIX. El acero de crisol de Benjamin Huntsman, hacia 1740, fundía hierro en crisoles sellados y daba un acero de calidad inédita para la época. La pudelación, patentada por Henry Cort en 1784, agitaba el arrabio fundido para oxidar el carbono y permitió controlarlo mucho mejor.

El salto industrial llegó con el convertidor Bessemer en la década de 1850, capaz de transformar arrabio en acero en unos veinte minutos usando solo el oxígeno del aire. En 1878, Sidney Thomas y Percy Gilchrist le añadieron un revestimiento básico —el proceso Thomas— que hizo aprovechable el mineral con mucho fósforo, abundante en Europa. El horno Martin-Siemens, de solera abierta, completó el cuadro al permitir un control más fino de la composición y el uso de chatarra. De aquellos principios derivan, en línea recta, el convertidor al oxígeno y el horno eléctrico de hoy.

Afino y colada continua

Antes de solidificar, el acero líquido se ajusta a la composición exacta que pide su aplicación. En esta etapa se toman muestras en tiempo real, dentro del convertidor o del horno eléctrico, y se corrige el baño hasta dar con el acabado buscado.

El ajuste se hace con elementos de aleación, cada uno con un efecto conocido: el manganeso sube la dureza, el cromo mejora la resistencia a la corrosión y el níquel aumenta la tenacidad. Con la química ya fijada, el acero pasa a la colada continua, que sustituyó al viejo molde en lingoteras y disparó la productividad.

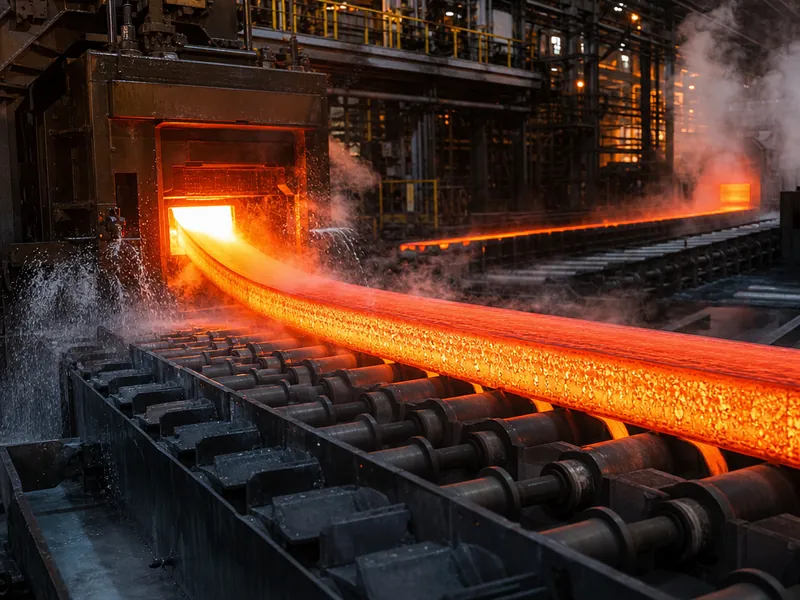

En la colada continua el acero fundido se vierte en un molde refrigerado y empieza a solidificar de fuera hacia dentro; después se extrae y se enfría de forma controlada hasta completar el proceso. De ahí salen los semiacabados —planchones y palanquillas— con espesores normalizados del orden de 20 a 25 cm, listos para cortarse a medida antes de la laminación.

Laminación y acabado

Tras la colada, el acero sigue siendo un semiacabado: la laminación es la que le da su forma comercial final —lámina, perfil o barra—. Es el último gran paso, y se hace en caliente o en frío según el producto.

La laminación en caliente trabaja por encima de 1.200 °C, cuando el acero se deforma con menos esfuerzo; los planchones pasan entre rodillos que los comprimen hasta convertirlos en láminas de 1,2 a 5 mm. La laminación en frío se aplica después, a temperatura ambiente, para lograr espesores menores y más resistencia mecánica, aunque a costa de perder ductilidad. Por eso suele cerrarse con un tratamiento térmico —calentar el acero a unos 800 °C— que devuelve esa ductilidad y deja el material con las propiedades adecuadas para su uso.

Tipos de acero y para qué se usan

El acero se agrupa en familias —al carbono, inoxidable y aceros especiales—, y cada una nace de una composición distinta, lo que decide su uso. Conviene no confundir contenido de carbono con dureza.

El acero al carbono es el más común y se ordena justo por ese contenido. Los de bajo carbono (hasta cerca de 0,25 %) son dúctiles y fáciles de conformar, ideales para carrocerías y perfiles; a mayor carbono el acero gana dureza y resistencia, de modo que los de medio y alto carbono (del orden de 0,6 a 1 %) se reservan para herramientas y muelles. Si quieres profundizar en esta familia, conviene revisar los distintos tipos de aceros al carbono y su clasificación.

El acero inoxidable incorpora al menos un 10,5 % de cromo, lo que le da su resistencia a la corrosión; según su microestructura se divide en austeníticos, ferríticos y martensíticos, y domina en industria alimentaria, química, médica y en ambientes agresivos. Los aceros especiales y aleados suman elementos como níquel, molibdeno o vanadio para responder a exigencias concretas de resistencia, temperatura o desgaste.

Familia	Rasgo distintivo	Usos típicos
Acero al carbono	Dureza creciente con el contenido de carbono	Carrocerías, perfiles, herramientas
Acero inoxidable	≥10,5 % de cromo, resiste la corrosión	Alimentaria, química, medicina
Aceros especiales	Aleantes a medida (Ni, Mo, V)	Aplicaciones de alta exigencia

En construcción, la familia que más interesa es el acero estructural, del que salen los perfiles y vigas que llegan a obra.

Hacia un acero más limpio

La siderurgia genera del orden del 7 % al 9 % de las emisiones globales de CO₂ ligadas a la energía —cerca de un 8 % de los gases de efecto invernadero—, y reducir esa cifra es hoy su mayor reto, por encima de producir más. Su descarbonización pesa en cualquier meta climática seria.

Las vías para lograrlo se refuerzan entre sí. Reciclar más chatarra por la ruta eléctrica, alimentar esos hornos con electricidad renovable y sustituir el carbón por hidrógeno como agente reductor son las tres principales. Proyectos piloto con hidrógeno, como HYBRIT en Suecia, ya han demostrado reducciones drásticas frente a la ruta tradicional, y distintos escenarios proyectan recortes muy relevantes del conjunto del sector hacia mediados de siglo. Para un comprador en México, la buena noticia es que la ruta de horno eléctrico, ya dominante en el país, parte de una base de emisiones más baja que el alto horno clásico.

Ese acero es el mismo que, una vez laminado en perfiles y vigas, termina sosteniendo una obra. En obra, ese control del carbono y de la composición se traduce en perfiles y vigas fiables para estructuras de acero para edificios industriales, de modo que entender cómo se fabrica el acero ayuda a leer de qué depende su calidad: la materia prima, el control del carbono y el afino final.
