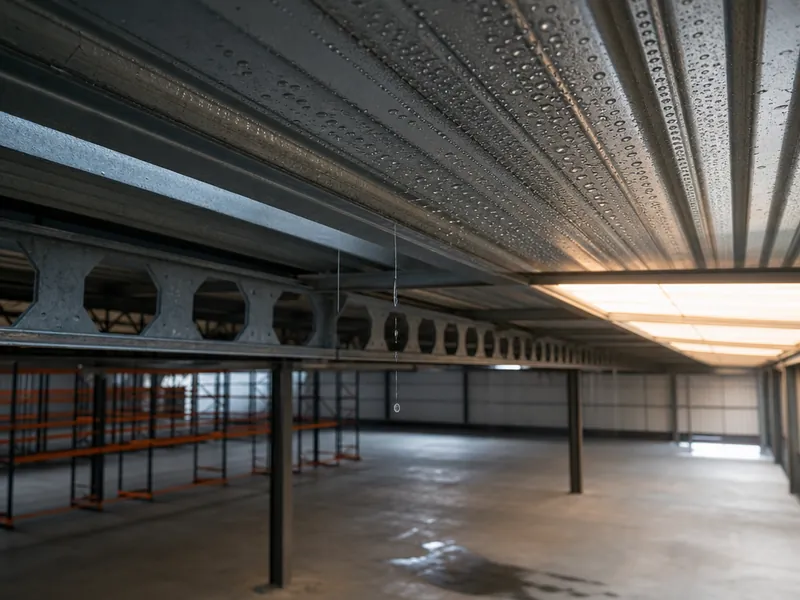

Cómo detener la condensación en un edificio metálico

Detener la condensación en un edificio metálico exige romper una de dos condiciones que deben darse al mismo tiempo: aire interior cargado de vapor de agua y superficies cuya temperatura cae por debajo del punto de rocío. Mientras ambas coexistan, ningún ventilador, ninguna pintura y ningún deshumidificador resolverán el problema de forma estable. El orden de intervención que funciona en la práctica empieza por subir la temperatura de las superficies frías. Después se frena el paso del vapor hacia el interior del cerramiento, y solo al final se ajustan la ventilación y la humedad del aire.

El alcance de este texto son naves, almacenes, talleres y hangares de estructura de acero. No cubre el dimensionamiento de equipos de climatización ni la cubierta de vivienda, y no sustituye un estudio higrotérmico cuando el proceso interior genera vapor de forma continua.

Cuándo aparece condensación en un edificio metálico

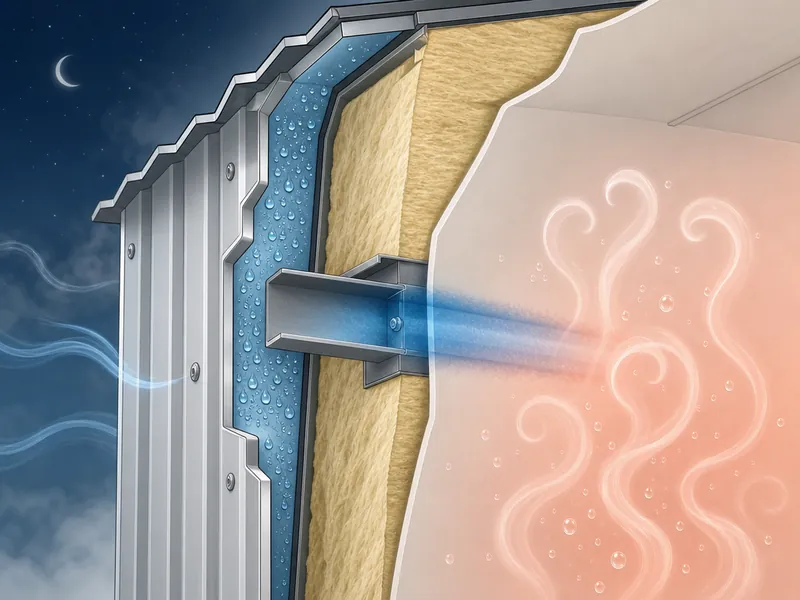

El punto de rocío es una temperatura, no un proceso. Corresponde a la temperatura a la que el vapor de agua de una masa de aire se condensa en agua líquida: a partir de ahí el aire está saturado y no puede retener más humedad. Cuando el aire se enfría por debajo de ese valor, el exceso se libera en forma de condensación, según describe la ficha técnica sobre condensación de la Metal Building Manufacturers Association (MBMA).

El punto de rocío no es un valor fijo: se mueve con la temperatura y la humedad relativa del aire interior. Con un interior a 21 °C y 60% de humedad relativa, las tablas psicrométricas que utiliza la MBMA lo sitúan alrededor de 13 °C. Basta con que la cara interior de una chapa o de una viga baje de esos 13 °C para que empiece a gotear, aunque el ambiente se perciba templado.

Las estructuras metálicas alcanzan esa temperatura crítica antes que una obra de hormigón o de mampostería. El acero conduce el calor con facilidad y los paneles de cubierta tienen poca inercia térmica, así que su temperatura sigue a la exterior casi sin retraso. Una madrugada despejada basta para enfriar la cara interior de la cubierta varios grados respecto del aire del local. En los encuentros de columnas, vigas y correas la transmisión es todavía más directa, y esos puentes térmicos son los primeros puntos donde aparece agua.

La MBMA sitúa el mayor riesgo en climas donde la temperatura cae con frecuencia a 2 °C o menos durante periodos prolongados. Buena parte de México no cumple esa condición y aun así condensa, porque el mecanismo se activa por el otro extremo: en zonas cálidas y húmedas, con naves refrigeradas, el aire exterior empuja hacia dentro y encuentra superficies frías del lado interior. Cambia el sentido del empuje del vapor; no cambian las dos condiciones necesarias.

Condensación visible y condensación oculta: cuál hace más daño

La condensación oculta destruye más que la visible, y es la que casi nadie está mirando. El agua que gotea desde la cubierta se ve y se atiende. La que se forma dentro del cerramiento, después de que el vapor atraviesa el aislamiento, trabaja meses antes de dar la cara. La MBMA la identifica como el tipo más difícil de tratar y el más dañino.

Los síntomas de condensación oculta son reconocibles si se los busca a tiempo:

• Manchas o cercos de humedad en paramentos y techos que no corresponden a lluvia reciente.
• Moho o mildiu en el reverso del aislamiento o en las juntas del cerramiento.
• Pintura que se descascara, ampollas o burbujas en recubrimientos asfálticos.
• Aislamiento comprimido, oscurecido o húmedo al tacto, especialmente sobre las correas.
• Delaminación de superficies laminadas y del propio velo del aislante.

El daño avanza por dos vías. La primera es la corrosión: el agua retenida contra la chapa, los tornillos y las uniones mantiene condiciones de oxidación durante buena parte del año. Por eso el control de humedad forma parte de la estrategia para prevenir la corrosión en edificios metálicos, y no es un asunto aparte.

La segunda vía es la pérdida de desempeño térmico del aislamiento. Un aislante mojado pierde capacidad aislante, y la magnitud de esa pérdida depende del material, del contenido de agua y del tiempo que permanezca húmedo. El efecto se realimenta: al degradarse el aislante, la superficie fría se acerca al interior y la condensación aumenta.

El moho añade un problema que no es estructural. La Agencia de Protección Ambiental de Estados Unidos (EPA) vincula la humedad relativa interior por encima del 60% con la condensación y el crecimiento de moho. De ahí vienen las molestias respiratorias de los ocupantes.

Aislamiento continuo y puentes térmicos: subir la temperatura superficial

El aislamiento no detiene la condensación por sí mismo: la detiene cuando mantiene la cara interior del cerramiento por encima del punto de rocío del aire del local. Formulado así, la pregunta útil deja de ser cuánto aislante poner y pasa a ser dónde queda la superficie fría después de instalarlo.

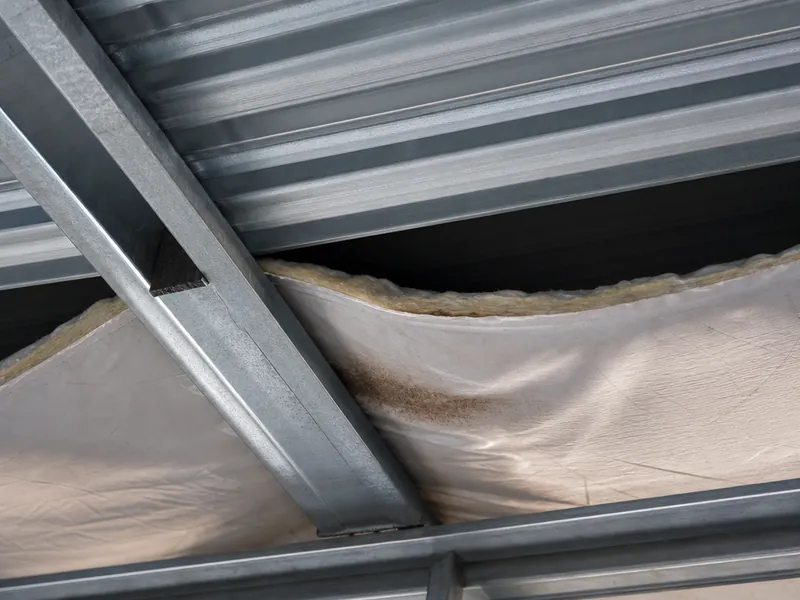

La continuidad importa más que el espesor nominal. Un aislante colocado solo entre montantes o entre correas deja la estructura de acero trabajando como puente térmico. Cuando además se descuelga y pierde contacto con el panel, se abre una cámara donde el aire cálido roza el metal frío: ahí aparece el primer goteo, y es un fallo de montaje, no de material. Interrumpir la trayectoria del calor en las correas, con bandas o bloques de ruptura térmica, evita que se forme una línea fría continua a lo largo de la cubierta.

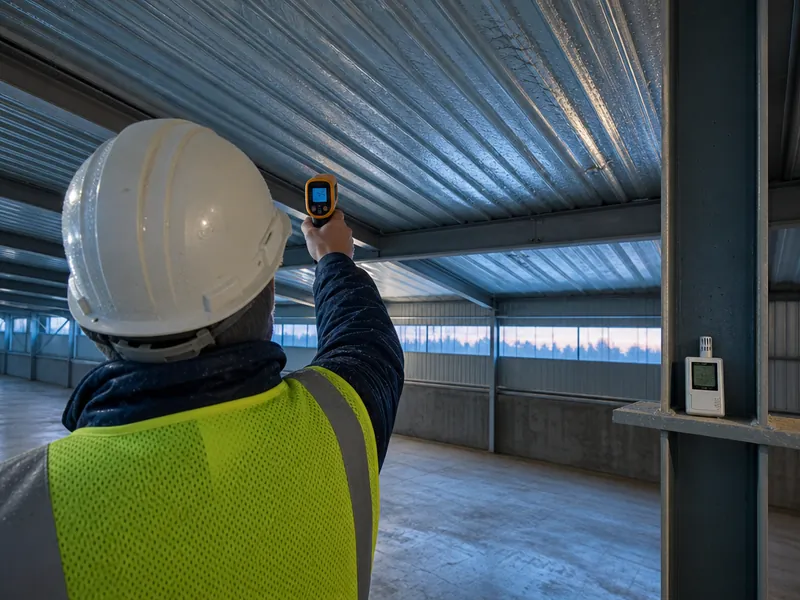

La temperatura superficial se verifica con un termómetro infrarrojo, no con la factura del material. Medida de madrugada y no al mediodía, la cara interior de la cubierta y de las columnas debe marcar varios grados más que el punto de rocío calculado para las condiciones interiores de diseño. Los espesores y los sistemas de aislamiento en edificios metálicos se eligen a partir de ese dato: una capa gruesa mal continua rinde menos que una más delgada bien sellada.

Barrera de vapor: permeancia, posición y sellado

Una barrera de vapor no es una impermeabilización, y confundirlas sale caro. La impermeabilización detiene agua líquida desde el exterior. La barrera de vapor, o retardador de vapor, frena la difusión del vapor hacia el interior del sistema de cubierta o de muro, donde acabaría condensando fuera de la vista.

Los retardadores de vapor se clasifican por su permeancia, medida en perms según la norma ASTM E96 de transmisión de vapor de agua en materiales. Cuanto menor es el valor, menos vapor pasa. Para aislamiento de edificios metálicos, la asociación norteamericana de fabricantes de aislamiento (NAIMA) recomienda un revestimiento de permeancia no mayor de 0.10 perms. Ese valor corresponde, en la clasificación estadounidense, a una barrera de clase I: muy baja permeancia.

Un velo de vinilo blanco simple no funciona como retardador de vapor, aunque a simple vista sea indistinguible de uno que sí lo hace. Su permeancia, entre 1.0 y 1.3 perms, queda muy lejos del valor recomendado, y el fallo se agrava en edificios con humedad relativa alta. El criterio de selección es la ficha técnica, nunca el acabado.

La posición depende de hacia dónde empuja el vapor, y ahí es donde fallan las reglas importadas. En climas fríos el retardador se coloca del lado caliente, es decir, en la cara interior del aislamiento. En climas cálidos y húmedos las guías de NAIMA desaconsejan esa colocación interior para las barreras de muy baja permeancia, porque el empuje dominante viene de fuera. Para un proyecto en México la consecuencia es directa: la posición se decide con datos climáticos locales y con el régimen real de uso del edificio, no copiando un detalle de catálogo.

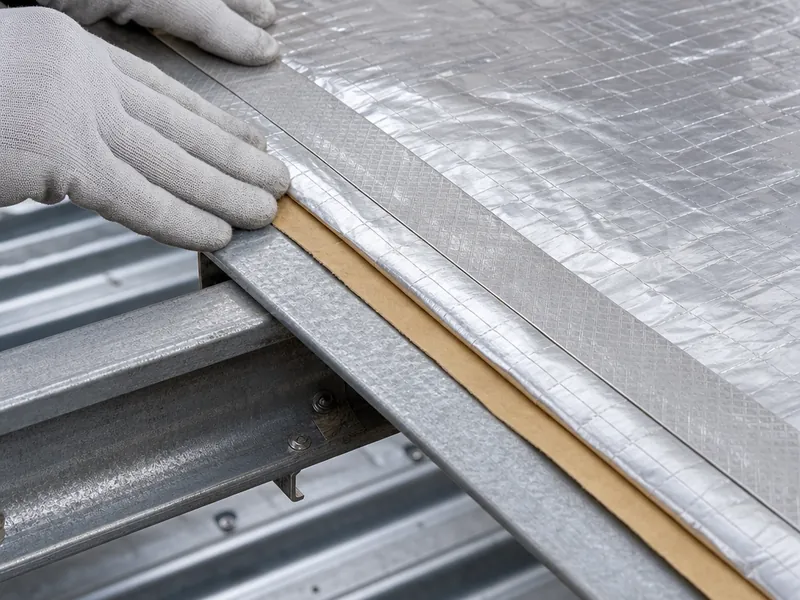

El sellado decide si la barrera existe o solo figura en el pedido. Los solapes laterales y de extremo deben quedar cerrados, y las perforaciones se reparan con la cinta autoadhesiva que suministra el fabricante del aislante. La MBMA advierte que sellar las costuras únicamente con cinta resulta poco fiable en obra, porque la humedad, el polvo y el acceso por debajo del aislamiento comprometen la adherencia.

Las reformas añaden un error propio. Al colocar una segunda capa de aislamiento bajo el ala inferior de las correas se puede dejar una barrera de vapor antigua enterrada en la masa aislante. En esa cámara el aire húmedo se acumula sin salida, y el edificio empeora tras una obra que pretendía mejorarlo.

Ventilación y control de la humedad interior

La ventilación no calienta las superficies frías: retira el vapor antes de que llegue a ellas. Funciona como complemento del aislamiento y de la barrera, casi nunca como sustituto. Un edificio bien ventilado, con la cubierta a la temperatura exterior, seguirá condensando en cuanto entre aire húmedo.

El objetivo de humedad es medible. La EPA recomienda mantener la humedad relativa interior por debajo del 60%, e idealmente entre el 30% y el 50%. Un higrómetro registrador colocado a media altura durante una semana dice más sobre el origen del problema que una inspección visual de la cubierta.

El caudal se calcula, no se estima a ojo. La MBMA expresa la ventilación como renovaciones de aire por hora: el caudal necesario es el volumen interior multiplicado por las renovaciones deseadas. Una nave de 6,000 m³ con cinco renovaciones por hora necesita mover 30,000 m³/h, con entradas y salidas repartidas por todo el edificio. El número de renovaciones no es universal: una nave de almacenamiento seco y una de proceso húmedo no comparten cifra. Un sistema de ventilación ya instalado se comprueba antes de ampliarlo, confirmando que su caudal corresponde al volumen real y al uso actual.

Antes de aumentar el caudal conviene eliminar las fuentes de vapor que están dentro del edificio. El hormigón recién colado libera humedad durante semanas; el lavado de pisos y equipo, los montacargas de combustión, el ganado y los vehículos que entran mojados aportan vapor de forma continua. Los calefactores de combustión deben ventilarse siempre al exterior: uno sin conducto de evacuación descarga en el local todo el vapor que produce. Los deshumidificadores tienen sentido cuando el proceso genera humedad de forma inevitable, pero consumen energía y exigen resolver antes el drenaje del condensado.

Humedad que sube desde la losa y entra por el cerramiento

No toda el agua de una nave metálica viene del aire interior. Una losa apoyada sobre terreno húmedo absorbe agua líquida por capilaridad y la libera como vapor hacia el local, con independencia del clima exterior. Una capa de grava o piedra triturada bajo la losa, más una membrana de barrera de humedad entre la subrasante y el piso, corta esa ruta antes de que exista.

El agua de lluvia mal drenada mantiene la losa húmeda desde el perímetro. El escurrimiento de la cubierta debe desviarse lejos de los cimientos, porque un perímetro saturado anula el efecto de un interior bien aislado. El drenaje perimetral y la membrana bajo la losa forman parte del diseño de la cimentación, y la solución concreta depende del suelo y de las cargas.

La envolvente aporta la otra ruta. Las juntas laterales y de extremo, los encuentros con la losa y, sobre todo, los huecos de ventanas y puertas dejan entrar aire exterior húmedo sin filtro alguno. Sellarlos reduce a la vez la carga de humedad y las corrientes que enfrían la chapa localmente: una sola acción sobre las dos condiciones necesarias.

Qué revisar primero en una nave que ya condensa

En un edificio existente, el diagnóstico precede a cualquier compra. Gastar en deshumidificadores antes de saber si el agua viene del aire, del suelo o de una filtración es la forma más común de repetir el problema al año siguiente. Un orden de revisión que funciona en campo:

1. Medir humedad relativa y temperatura interior durante varios días, y comparar el punto de rocío resultante con la temperatura superficial de chapa y columnas, tomada de madrugada.
2. Separar condensación de filtración: la condensación aparece difusa, en las horas frías y sin lluvia previa; la filtración se concentra en un punto y sigue a la lluvia.
3. Inspeccionar el aislamiento sobre las correas buscando descuelgue, compresión y humedad al tacto, y revisar solapes y perforaciones del retardador de vapor.
4. Verificar la permeancia del revestimiento instalado contra la ficha técnica del producto, no contra su color.
5. Comprobar el drenaje perimetral, las bajantes y la existencia de barrera de humedad bajo la losa.
6. Escalar a un estudio higrotérmico si el proceso interior genera vapor de forma continua o si el edificio está refrigerado en clima cálido y húmedo. En esos casos la posición correcta de la barrera no se deduce por analogía.

Conclusión

La secuencia de verificación importa más que el catálogo de soluciones. Antes de mover dinero hay que saber tres cosas: si la superficie más fría del cerramiento ya está en el punto de rocío, si el vapor atraviesa el cerramiento y si la humedad procede del aire, del proceso o del suelo. Con esas respuestas la decisión se ordena sola: temperatura superficial primero, barrera de vapor después, ventilación y control de fuentes al final.

Dos señales aconsejan detenerse y pedir un análisis específico en lugar de seguir sumando medidas. Una es el aislamiento húmedo por dentro sin goteo visible. La otra es un edificio climatizado en zona cálida y húmeda: ahí el empuje del vapor se invierte, y una barrera del lado equivocado agrava lo que pretendía resolver. En Xinguangzheng contrastamos esas condiciones con el uso real del edificio antes de definir el detalle constructivo, también en la construcción de naves industriales ya en operación. Una nave que deja de condensar no es la que tiene más aislante, sino aquella donde ninguna superficie interior alcanza el punto de rocío del aire que la rodea.
