¿Qué es una Correa de Techo?: Una Visión General y Aplicaciones Estructurales

Una correa de techo es el perfil de acero formado en frío que se apoya sobre los marcos principales y recibe la lámina de cubierta. En México se compra bajo el nombre comercial de polín monten, en versión tipo C o tipo Z. Su función no es sostener el edificio, sino recoger la carga del techo —peso propio, granizo, viento— y entregarla a la estructura principal. La medida correcta no se hereda de otro proyecto: depende del claro entre marcos, de la separación entre correas y de la succión de viento del sitio. El calibre y el recubrimiento se deciden después, no antes.

Qué es una correa de techo y qué carga transfiere realmente

En la estructura secundaria, la correa de techo trabaja como viga apoyada sobre los marcos rígidos y perpendicular a ellos. En una cubierta típica su carga principal llega de la lámina atornillada encima; los ductos, luminarias o equipo colgados se declaran aparte al calculista.

El recorrido de la carga aclara por qué importa tanto. La lámina recibe la carga de la cubierta y la reparte a las correas cada pocos metros. Las correas la llevan por flexión hasta los marcos rígidos, y los marcos la bajan por las columnas hasta la cimentación. Cada eslabón está dimensionado para lo que le entrega el anterior. Por eso una correa mal elegida se manifiesta primero en la cubierta: deformación visible, barrenos ovalados, filtraciones. El cálculo del marco se revisa mucho después.

En obra el mismo elemento cambia de nombre según quién hable. El calculista escribe *correa* o *larguero*; la orden de compra dice *polín* o *perfil monten*; el catálogo del distribuidor lo separa en *monten tipo C*, *monten tipo Z* y *monten avícola*. Son la misma pieza: lámina de acero rolada en frío hasta formar una sección abierta de pared delgada.

Esa condición de pared delgada separa una correa de una viga IPR. Los perfiles formados en frío se diseñan y se verifican conforme a AISI S100. Esa especificación norteamericana cubre el diseño de miembros estructurales de acero formados en frío y rige en Estados Unidos, Canadá y México. Existe porque estas secciones pueden pandear localmente en un patín o en el alma antes de agotar la resistencia del material. La intuición de «más acero, más carga» no se traslada.

Las correas trabajan en cualquier edificación que cierre con lámina: talleres industriales, almacenes, cocheras, naves agrícolas y locales comerciales. La misma sección corre en vertical sobre las columnas para sostener el revestimiento de muro, donde el catálogo la llama larguero de fachada.

Cuatro errores al especificar correas de techo

Muchos problemas de cubierta no nacen del cálculo del marco, sino de cómo se especificó la correa al comprarla. Se ven en mantenimiento, años después.

Confundir calibre con capacidad de carga. El calibre es un número de espesor de la lámina, nada más. Un polín calibre 12 tiene 2.66 mm de pared. Qué carga soporta esa pared depende del peralte de la sección, del claro que salva y de si su patín inferior está arriostrado. Los catálogos que titulan una columna «adecuado para alta carga» describen un hábito de mercado, no un resultado de cálculo.

Copiar la separación de otro proyecto. La separación entre correas y el calibre de la lámina son una sola decisión, no dos. Una lámina delgada en un claro amplio pasa la verificación de resistencia y falla la de deflexión: se ve ondulada desde el piso, y sobre pendientes bajas el agua se estanca justo en el punto de mayor flecha. El dato lo da la tabla de claros máximos del fabricante de la lámina. Se entra con el perfil, el calibre, la condición de apoyo y las cargas de diseño del sitio.

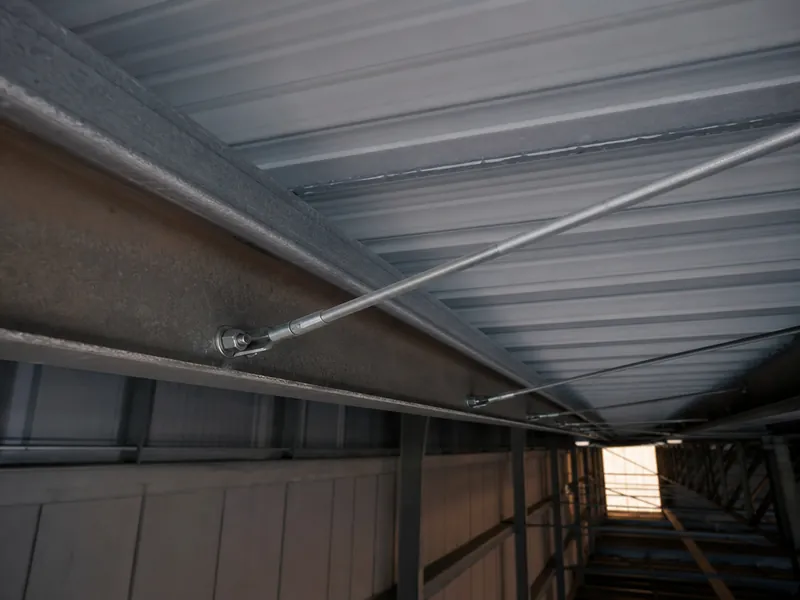

Ignorar la succión. Bajo viento de succión el momento se invierte y el patín inferior de la correa pasa a trabajar en compresión. Ese patín no lo sujeta nadie: la lámina atornillada sólo restringe el patín superior. En muchas naves la succión, y no el peso, es la que fija la sección.

Pedir «galvanizado» sin decir cuánto. Galvanizado no es una especificación; es una familia. Sin la designación del peso de recubrimiento en la orden de compra no hay contra qué verificar el material que llega ni contra qué reclamar. En ambientes corrosivos —costa, granjas, atmósfera química— un recubrimiento sin especificar puede acortar la vida útil del elemento.

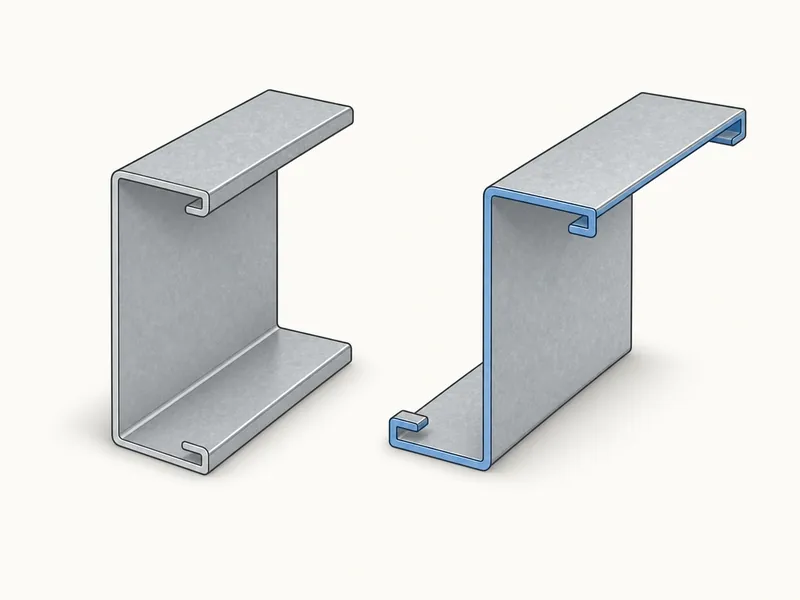

Monten tipo C, tipo Z o avícola: cómo decidir

Monten tipo C, tipo Z y avícola salen del mismo proceso y del mismo acero. Lo que las separa es la geometría, y la geometría define cómo se comportan en el traslape y bajo inversión de esfuerzos.

Sección	Geometría y continuidad	Comportamiento bajo succión	Montaje y transporte	Elígela cuando
Monten tipo C	Patines hacia el mismo lado; no se traslapa sobre el apoyo. Trabaja como viga simplemente apoyada, claro por claro	El patín inferior necesita tensores que lo arriostren; sin ellos la sección crece rápido	Se anida bien en atado; se coloca pieza por pieza	Claros cortos a medios, o cubiertas con muchos apoyos intermedios y cambios de geometría

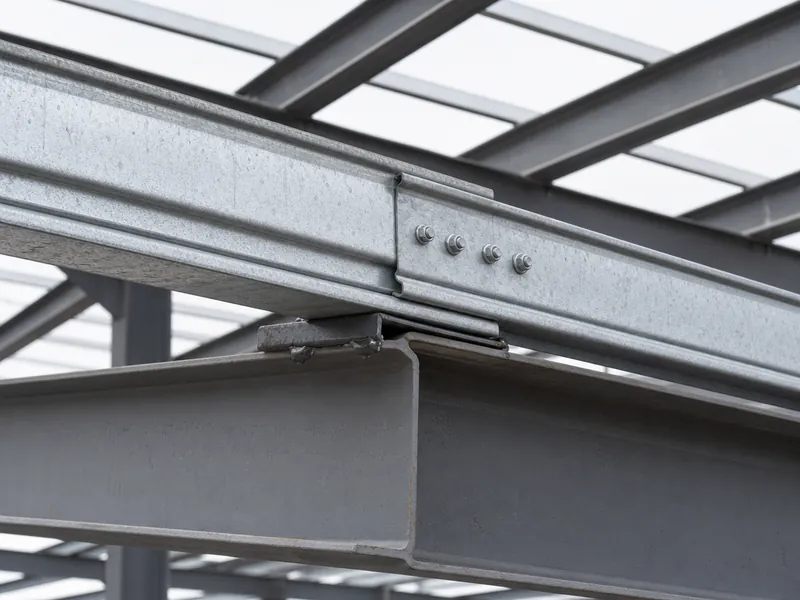

Monten tipo Z	Patines opuestos; las piezas se traslapan sobre el marco y forman una viga continua entre claros	La continuidad reduce el momento al centro del claro, pero concentra la inversión cerca del apoyo, donde el traslape aporta espesor doble	El traslape suma piezas y tornillos; puede permitir peraltes menores para el mismo claro, según la tabla del fabricante	Cubiertas de naves con claros repetidos y varios apoyos alineados, donde la continuidad paga el trabajo extra
Monten avícola	Perfil C con perforaciones o alma abierta de catálogo, pensado para naves ligeras	Su menor rigidez no lo exime de la succión: el arriostramiento del patín inferior se verifica igual que en C y Z	Muy ligero, rápido de manipular	Naves avícolas y cubiertas ligeras, sólo si la tabla del fabricante y la succión de diseño confirman cargas bajas y claros cortos

La regla práctica: en un edificio hecho de crujías iguales, el Z suele competir mejor por continuidad. Antes de cerrar la decisión, mete en la cuenta el traslape, la tornillería y el tiempo de montaje. Si la cubierta tiene interrupciones —tragaluces, extractores, cambios de pendiente, apoyos que no se alinean— el C evita el rompecabezas de los traslapes.

Lo que no es criterio: la pendiente de la cubierta por sí sola. Circula una regla que asigna C por debajo de cierto porcentaje de inclinación y Z por encima. No proviene de ninguna norma ni describe lo que de verdad controla la sección: la continuidad y la inversión de esfuerzos.

Claro y succión: las dos variables que se confirman primero

Si sólo puedes fijar dos datos antes de pedir cotización, fija el claro entre marcos y la succión de viento de diseño del sitio. Todo lo demás se acomoda después.

El claro va primero porque es irreversible. Ya está definido cuando se elige la modulación de la nave, y ningún cambio de calibre lo compensa: la flexión crece con el cuadrado de la distancia entre apoyos, mientras el espesor entra casi linealmente. Cambiar la correa es barato; cambiar la modulación de los marcos no lo es.

La succión va segundo porque suele controlar y casi nadie la confirma a tiempo. Su valor no se estima a ojo. En México se obtiene del *Manual de Diseño de Obras Civiles* de la CFE, capítulo de Diseño por Viento. Ese manual da la velocidad regional según ubicación y periodo de retorno. De ahí salen las presiones y succiones locales, agravadas en aleros y esquinas. Conocerla tarde tiene una consecuencia concreta: obliga a añadir líneas de tensores en una cubierta ya montada, con la lámina puesta.

El resto se puede posponer sin costo: la separación sale de la tabla de claros de la lámina, el peralte de la carga ya conocida, el calibre ajusta dentro del peralte disponible y el recubrimiento se decide por ambiente.

Peralte, calibre y grado de acero: qué gobierna cada uno

El peralte, el calibre y el grado de acero de una correa gobiernan cosas distintas y no se sustituyen entre sí.

El peralte —la altura del alma— es el que más pesa en la resistencia a flexión. Los distribuidores mexicanos manejan peraltes de 3″ a 10″ (aproximadamente 76 a 254 mm) en largos comerciales de 6, 8, 10 y 12 metros. Subir de peralte compra más capacidad por kilogramo de acero que subir de calibre.

El calibre es el espesor de la lámina de origen. Número más bajo, pared más gruesa:

Calibre	Espesor nominal (mm)	Efecto en la sección
10	3.42	Pared más gruesa: retrasa el pandeo local del patín y del alma; más peso y más costo por metro
12	2.66	Espesor intermedio; menos sensible a la abolladura por manipulación que los calibres delgados
14	1.90	Menos peso por metro; al aumentar el peralte, el pandeo local aparece antes
16	1.52	El más ligero de la serie; el más sensible a golpes y a pandeo local

Espesores según el sistema Manufacturers’ Standard Gauge para lámina de acero al carbono. Son valores nominales: la tolerancia de laminación y el recubrimiento hacen que el espesor medido no coincida exactamente con la tabla.

Ninguna fila de esa tabla dice para qué sirve el perfil. El uso lo determinan el claro, la separación entre correas, la succión de diseño y las tablas de carga del fabricante. El calibre entra al final, cuando el peralte ya está fijo.

El grado de acero define el esfuerzo de fluencia. Varios catálogos mexicanos de monten declaran acero estructural SS Grado 33: fluencia mínima de 33 ksi, unos 2,320 kg/cm². Algunos anuncian además conformidad con PROY-NOM-195-SCFI-2014, *Productos de hierro y acero — Especificaciones de seguridad*. Conviene leerlo con cuidado: ese documento se publicó en el DOF como proyecto de norma, y el grado varía entre distribuidores. La ficha comercial no es evidencia del material que te van a entregar.

Qué revisar cuando llega el material a obra

• Certificado de calidad del lote, no la ficha del catálogo. Debe corresponder a la colada de las piezas descargadas y traer el grado y el recubrimiento.
• Espesor con micrómetro en tres puntos de piezas distintas del atado. Si el promedio queda por debajo del nominal más allá de la tolerancia declarada, el peralte no compensa.
• Rectitud y torceduras del alma. Una sección de pared delgada golpeada en el transporte ya perdió parte de su resistencia al pandeo local, y eso no se corrige apretando tornillos.
• Traslapes y tensores contra el plano, antes de subir la lámina. Es la última hora barata para corregirlos; después hay que desatornillar cubierta.

Óxido rojo o galvanizado: elegir por ambiente, no por precio

El primario de óxido rojo y el galvanizado protegen la correa por mecanismos distintos, y esa diferencia —no el precio— decide cuál corresponde en cada ambiente.

El primario de óxido de hierro rojo es una capa de pintura anticorrosiva que aísla el acero del aire y la humedad. Protege mientras la película esté íntegra: un rayón durante el montaje deja el acero expuesto en ese punto. Es una opción razonable en cubiertas de interiores secos, ventilados y de acceso fácil para mantenimiento.

El galvanizado deposita una capa de zinc que además actúa como ánodo de sacrificio. Cuando la capa se raya, el zinc se corroe antes que el acero y protege el borde descubierto. Por eso es el tratamiento que corresponde cuando el diseño por corrosión lo exige: ambientes húmedos, costeros, agropecuarios o con atmósfera química.

Lo que hay que escribir en la orden de compra es el peso de recubrimiento, no la palabra «galvanizado». La referencia es ASTM A653/A653M, especificación de lámina de acero recubierta de zinc por inmersión en caliente. Aplica al material en rollo del que se forma la correa, no al galvanizado de piezas terminadas. Ahí, G90 significa 0.90 oz/ft² de zinc contadas entre las dos caras, medidas por prueba de triple punto. Su equivalente métrico es Z275: 275 g/m², también sumando ambas caras. La conversión es directa: 1.00 oz/ft² = 305 g/m².

El detalle de «ambas caras sumadas» es el que se pierde en la conversación con el proveedor, y el que determina cuánto zinc hay sobre cada superficie. En ambiente marino conviene subir el peso de recubrimiento y revisar el corte de los extremos, donde la lámina queda con acero desnudo tras el troquelado. Con el mismo zinc, la vida útil sigue dependiendo de la clase de corrosividad del sitio: no existe una cifra de años que aplique a todos los proyectos.

Conclusión

Una correa de techo se especifica de atrás hacia adelante, y sólo cuando ya están fijos los dos datos irreversibles: la modulación de los marcos y el viento de diseño del sitio. Con esos dos números la sección se decide por geometría: Z donde las crujías se repiten y la continuidad paga los traslapes, C donde la cubierta se interrumpe. Después va el peralte, antes que el calibre. Al final el recubrimiento, elegido por ambiente y escrito con un peso de zinc, no con un adjetivo.

Ninguna de estas decisiones se valida en la ficha del catálogo. Se validan con el certificado de la colada que llega a obra y con un micrómetro sobre tres piezas del atado. También con una revisión de traslapes y tensores contra el plano, antes de que suba la primera lámina. Cuando la cubierta ya está atornillada, corregir una correa cuesta desarmar el trabajo de varios días.

Si estás definiendo la modulación de tu nave, ese es el punto de partida, no el catálogo de polines. En Xinguangzheng el área de fabricacion estructuras metalicas toma esos dos datos como entrada del diseño de la estructura secundaria. La memoria de cálculo y los certificados del material se pueden pedir como parte del alcance. Comparte la modulación de tu nave y la ubicación del proyecto, y revisamos contigo la sección de correa que corresponde.
