¿Qué es una estructura metalica tijeral?

Una estructura metálica tijeral conviene cuando hay que cubrir luces medianas o grandes sin columnas intermedias, porque su geometría triangulada convierte las cargas del techo en fuerzas axiales y las lleva directo a los apoyos. En Xinguangzheng fabricamos este tipo de cubiertas para naves, talleres y almacenes en toda Latinoamérica, y la pregunta que más recibimos no es «¿qué es un tijeral?», sino «¿es la opción correcta para mi luz y mi presupuesto?». Esta guía responde eso.

Este artículo no sustituye el cálculo de un ingeniero estructural. Las luces y los perfiles que mencionamos son rangos orientativos; el dimensionamiento final depende de las combinaciones de carga del proyecto y del reglamento local vigente en su país.

¿Qué es una estructura metálica tijeral?

Una estructura metálica tijeral se justifica cuando una viga maciza resultaría demasiado pesada o costosa para la luz requerida: es la viga triangulada que recibe la cubierta y traslada su peso a los muros o columnas. A diferencia de una viga llena, trabaja con un cordón superior comprimido y uno inferior traccionado, unidos por montantes y diagonales. Esa triangulación es lo que permite cubrir distancias amplias con poco acero, y es la base de las cubiertas de estructuras metálicas que fabricamos.

El nombre viene de «tijera»: dos elementos cruzados que se apoyan mutuamente. En la práctica, un tijeral define la pendiente del techo, el espacio interior libre y buena parte del costo de la cubierta.

¿Tijeral o viga de alma llena?

Un tijeral no es siempre la opción más económica: como criterio preliminar, para luces cortas —del orden de menos de 12 a 15 metros— las vigas de acero de alma llena suelen ser competitivas en fabricación y montaje, y el tijeral recupera ventaja a medida que la luz crece. La razón es simple: el tijeral ahorra acero pero suma nudos, cortes y soldadura, y ese trabajo de taller tiene un costo fijo que no se justifica en claros pequeños.

Esos rangos no son una regla de diseño. El punto en que un tijeral empieza a convenir depende de las cargas, la pendiente, el peralte disponible, los precios del acero y la mano de obra de cada mercado. En las naves que hemos fabricado para clientes en la región, ese cruce de conveniencia aparece de forma recurrente alrededor de esa franja de luz, pero siempre lo verificamos con cálculo antes de decidir.

La elección se reduce a pocas variables:

• Luz a cubrir: corta favorece alma llena; mediana a grande favorece tijeral.
• Tipo de carga: las cargas colgadas (tuberías contra incendio, tecles) y las sobrecargas elevadas inclinan la balanza hacia el tijeral.
• Altura libre disponible: el tijeral necesita peralte; si el gálibo interior es crítico, el alma llena ocupa menos.
• Velocidad de montaje y transporte: en claros grandes, el menor peso del tijeral reduce equipos de izaje, pero las piezas largas pueden exigir empalmes en obra.

Por eso un tijeral no conviene en cubiertas de luz corta y geometría simple, cuando el gálibo interior es muy limitado, o cuando no se pueden transportar ni montar piezas grandes. En esos casos, forzar la triangulación encarece sin aportar.

Componentes de un tijeral metálico

El desempeño de un tijeral depende de cinco elementos que trabajan como sistema, y dimensionar mal cualquiera de ellos compromete toda la cubierta. No es un detalle de taller: el conjunto define cuánta luz se puede salvar y con qué peso.

• Cordón superior: trabaja a compresión, recibe la cubierta y suele gobernar el pandeo, por lo que necesita arriostramiento lateral.
• Cordón inferior: trabaja principalmente a tracción bajo cargas gravitatorias y cierra la geometría resistente. Su sección influye en la capacidad, pero la luz admisible depende del conjunto, no de este cordón aislado.
• Montantes: elementos verticales que conectan ambos cordones y reducen la longitud de pandeo.
• Diagonales: transfieren el cortante entre cordones; su orientación distingue los tipos de tijeral.
• Nudos: los puntos de unión, soldados o atornillados, que concentran esfuerzos y son la zona crítica de inspección.

Durante la fabricación en taller notamos que el espesor de las placas de nudo en tijerales de gran luz puede duplicar el de un tijeral mediano, un dato que rara vez aparece en los planos preliminares pero que pesa en el presupuesto.

Tipos de tijerales metálicos

El tipo de tijeral se elige según la luz, la pendiente y el sentido de las cargas, no por su nombre o su origen histórico. La geometría de las diagonales cambia el reparto de esfuerzos y, con ello, el peso final.

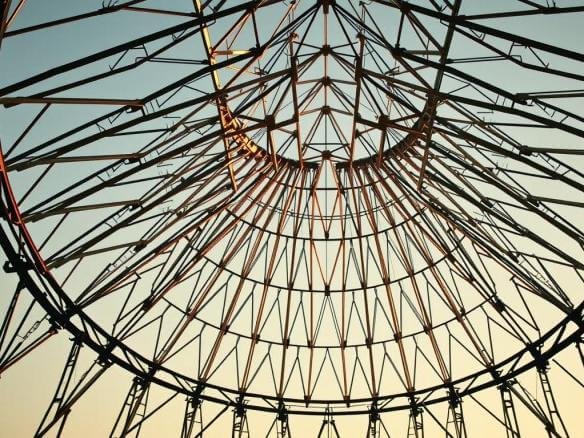

La nomenclatura Pratt, Howe y Warren proviene de la clasificación general de tipos de cerchas de acero, que se aplica igual en otras estructuras. En acero, preferimos un Pratt en cargas de gravedad dominantes y dejamos el parabólico para luces muy grandes, donde el ahorro de material justifica el conformado.

Aplicaciones en techos de grandes luces

Los tijerales metálicos resultan rentables en cubiertas sin apoyos intermedios cuando la luz supera el orden de 20 metros: naves industriales, almacenes, recintos deportivos y hangares. En esos casos, eliminar columnas interiores libera planta útil y justifica el costo de la triangulación, y es donde concentramos la mayoría de las cubiertas que entregamos.

El criterio de fondo es el mismo que en cualquier proyecto de estructura metálica de grandes luces: cuanto mayor es el claro libre, más pesa la relación resistencia-peso del tijeral frente a alternativas macizas. El detalle de soluciones por rango de luz tiene su propio análisis.

Diseño, arriostramiento y dimensionamiento

El dimensionamiento de un tijeral depende de la combinación de cargas —peso propio, cubierta, viento, sismo y sobrecarga— y de la luz; esas variables determinan el perfil, el peralte y la separación entre tijerales, no una tabla genérica. Cambiar la zona de viento o el material de cubierta cambia el resultado.

El arriostramiento lateral es el punto que más se subestima. Como el cordón superior trabaja a compresión, necesita restricción lateral para no pandear, y las correas no siempre constituyen un soporte efectivo por sí solas: el sistema de cubierta, las correas, los arriostramientos horizontales y los de extremo deben diseñarse en conjunto, incluida la estabilidad durante el montaje. Las cargas colgadas —rociadores, ductos, tecles— se integran bien solo cuando se conocen desde el diseño y se aplican en los nudos o mediante elementos secundarios; colgarlas en el centro de una barra sin verificación introduce flexión local y cambia el comportamiento previsto.

El proceso ordenado es definir las cargas estructurales, calcular las fuerzas en cada nudo, seleccionar perfiles que las resistan con margen y verificar el pandeo del cordón comprimido y su arriostramiento. En proyectos de exportación validamos esta secuencia con una memoria de cálculo antes de cortar acero, porque un error de carga se multiplica en toda la nave.

El cálculo final debe apoyarse en normas reconocidas —AISC 360 para el diseño del acero estructural, ASCE 7 para las cargas y sus combinaciones, AWS D1.1 para la soldadura y RCSC para las uniones atornilladas de alta resistencia—, además de las ASTM del acero especificado. En cada país rige también su propia normativa (E.090 en Perú, NSR-10 en Colombia, las Normas Técnicas Complementarias en México o las NCh en Chile, entre otras): consulte el reglamento local vigente en su jurisdicción y encargue el diseño a un ingeniero estructural. Los perfiles y luces de esta guía son orientativos y no reemplazan ese diseño.

Conclusión

Elegir una estructura metálica tijeral se reduce a tres variables: la luz a cubrir, el tipo de carga y la altura libre disponible. Como criterio preliminar, por debajo del orden de 12 a 15 metros una viga de alma llena suele ser más económica; por encima, y sobre todo más allá de 20 metros, el tijeral gana por su relación resistencia-peso. El tipo —Pratt, Howe, Warren o curvo— se define después, según cómo trabajen las diagonales, y siempre con cálculo de respaldo.

Como fabricantes, vemos que los problemas rara vez vienen del tipo de tijeral y casi siempre de cargas mal estimadas, arriostramiento omitido o nudos subdimensionados. Por eso partimos de la memoria de cálculo y no del catálogo.

Si está evaluando una cubierta de gran luz, reúna primero la luz libre entre apoyos, la separación prevista entre tijerales, las cargas colgadas, la pendiente, la zona de viento y los requisitos anticorrosivos del proyecto. Con esos datos podemos orientar si un tijeral es la solución adecuada para su caso y preparar una cotización realista.
