Qué son los perfiles estructurales?
Los perfiles estructurales de acero determinan la capacidad de carga de una edificación. Elegir el tipo correcto depende de la magnitud de la carga, el modo de trabajo dominante —tensión,...
Los perfiles estructurales de acero determinan la capacidad de carga de una edificación. Elegir el tipo correcto depende de la magnitud de la carga, el modo de trabajo dominante —tensión, compresión, flexión o torsión— y el vano libre del proyecto. El precio por tonelada y la disponibilidad en almacén no son criterios de selección estructural.
Este artículo cubre los cinco perfiles estructurales de acero estándar para el mercado latinoamericano, los criterios técnicos para seleccionar entre ellos, las normas que rigen su fabricación y sus aplicaciones por sector. No cubre perfiles comerciales como PTR, ángulos o soleras —cuya función es de refuerzo secundario o herrería—, ni perfiles para aplicaciones exclusivamente arquitectónicas. Para una introducción al acero estructural en general, el punto de partida es nuestra guía sobre acero estructural y sus ventajas en la construcción.
Criterios de Selección
La selección de un perfil estructural depende de cuatro variables: magnitud de las cargas estructurales a resistir, forma de trabajo dominante, vano libre del proyecto y condiciones de exposición ambiental.
La magnitud de carga es el primer filtro. Proyectos de gran escala —naves industriales con entrepisos, puentes, estructuras de varios niveles— requieren vigas IPR o perfiles HSS de sección robusta. Estructuras con cargas moderadas como techos ligeros, invernaderos o cubiertas agrícolas admiten Canal CPS o Polín Monten. En nuestra experiencia revisando presupuestos de proyectos medianos, elegir un perfil subredimensionado para reducir el costo inicial genera sobrecostos en cimentación reforzada o en correcciones durante el montaje. El aparente ahorro en acero se pierde en la primera revisión estructural.
La forma de trabajo determina la geometría necesaria. Una viga sometida principalmente a flexión necesita alas anchas y alma alta —por eso las IPR e IPS son la solución estándar en vigas de entrepiso. Un perfil sometido a compresión axial, como una columna, trabaja mejor con sección HSS cuadrada o rectangular, cuya rigidez torsional es uniforme en los cuatro ejes. Esta distinción la omiten con frecuencia los catálogos de distribuidores, lo que lleva a selecciones incorrectas en columnas de nave industrial.

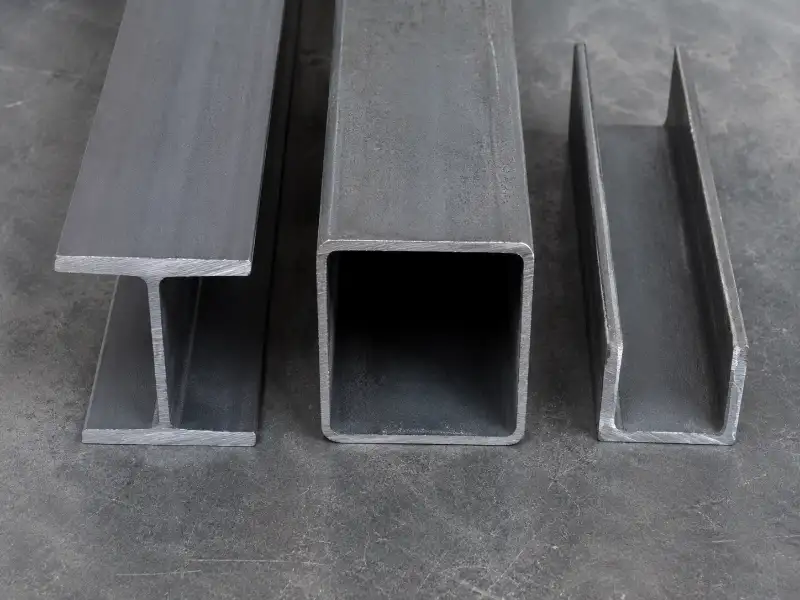

Tipos de Perfiles Estructurales
Seleccionar entre los cinco perfiles estándar —IPR, IPS, HSS, Canal CPS y Monten— requiere contrastar función, modo de carga y tipo de estructura antes de consultar cualquier catálogo de precios. A continuación presentamos la función y el contexto de uso de cada uno. Para tablas de dimensiones, pesos por metro lineal y propiedades mecánicas detalladas, consulte nuestra guía de tipos de perfiles estructurales y vigas.
Viga IPR
La viga IPR es una de las soluciones más eficientes y habituales para flexión en grandes claros dentro de los perfiles estructurales comercialmente disponibles en la región. Es la primera opción para vigas de entrepiso, vigas carril y marcos rígidos en naves industriales de gran claro.
Su sección en doble T con alas rectas concentra el material donde se produce el mayor momento flector: en las alas superior e inferior. Esto la hace eficiente en relación carga/peso para vanos de 8 m en adelante. En los marcos de nave industrial que fabricamos, la IPR es la viga principal habitual en marcos con claro superior a 20 m. Esta selección se mantiene cuando la carga incluye entrepisos o equipos colgantes. Es también el perfil adecuado donde hay impacto dinámico, como vigas carril para puentes grúa.
Viga IPS
En determinadas configuraciones de carga ligera o moderada, la IPS puede reducir el peso por metro lineal frente a una IPR comparable. El porcentaje real depende de la sección seleccionada, el vano, los límites de deflexión y la capacidad requerida; debe verificarse con tablas de propiedades mecánicas de sección.
La diferencia con la IPR está en la geometría de los patines: la IPS tiene alas con cara interior ligeramente inclinada, lo que disminuye el peso por metro lineal. Se usa como viga de refuerzo estructural y en armazones de carga moderada. También es la opción adecuada en proyectos donde el peso propio de la estructura es una variable crítica para no sobrecargar la cimentación existente. No es el perfil adecuado para vigas carril ni para aplicaciones con impacto dinámico elevado, donde la IPR mantiene mejor comportamiento.
Perfil HSS
El perfil HSS (Hollow Structural Section) es la primera opción para columnas y elementos sometidos a compresión axial o torsión, gracias a su sección cerrada y alta rigidez torsional uniforme.
Se fabrica en sección cuadrada, rectangular y circular. La sección cuadrada o rectangular es la más común en columnas de nave industrial y marcos de mezzanine. La circular se usa en columnas con carga excéntrica o en estructuras con restricciones de diseño específicas. Fabricamos HSS bajo ASTM A500 grado B o C según disponibilidad regional y certificado de molino, siendo el grado B el más común en el mercado latinoamericano. Nuestro equipo de fabricación identifica con frecuencia perfiles HSS especificados con relación ancho/espesor mayor a 35 sin verificación de pandeo local. Para columnas de gran altura, ese parámetro debe revisarse antes de confirmar la sección.
Canal CPS
El Canal CPS es un perfil de sección abierta en forma de U, laminado en caliente. Es adecuado para soportar losas, como elemento de entrepiso en estructuras ligeras y como larguero en plataformas industriales de carga media.
Su rigidez en el eje fuerte es alta en relación a su peso. No es apto como columna bajo carga de compresión importante, ya que su sección abierta ofrece baja resistencia torsional. En proyectos de ampliación de nave con mezzanine económico, el CPS aparece frecuentemente como alternativa al HSS. La decisión correcta depende del vano, la carga distribuida y si habrá carga dinámica sobre el entrepiso.
Polín Monten
El Polín Monten es un perfil laminado en frío de sección abierta —tipo C, Z o avícola—. Está diseñado para cargas secundarias: cubiertas, techos, losas ligeras y cerramientos en naves industriales y estructuras agrícolas.
Es el perfil de mayor volumen en la construcción de naves de baja altura, donde actúa como correa de techo entre marcos principales. Su instalación es rápida gracias a su peso reducido y a las perforaciones pre-hechas. El error frecuente en diseños de nave económica sin ingeniería formal es usarlo como elemento de soporte primario: el Monten trabaja entre marcos, no como marco. Como regla práctica, cuando el vano, la separación entre marcos o la carga de cubierta exceden el rango de una estructura ligera, el marco principal requiere perfiles primarios. Deben diseñarse con IPR, IPS o HSS por ingeniería.
Perfiles Estructurales vs Comerciales
La diferencia principal no es el material —ambos son acero— sino la función para la que fueron diseñados y la normativa bajo la que se fabrican y verifican.
| Característica | Perfiles Estructurales | Perfiles Comerciales |
|---|---|---|
| Función | Soporte de carga primaria o secundaria en estructura | Refuerzo, herrería, manufactura |
| Ejemplos | IPR, IPS, HSS, Canal CPS, Monten | PTR, ángulo, solera, redondo macizo |
| Norma principal | ASTM A992 / A572 (vigas W), ASTM A500 (HSS), ASTM A36 | ASTM A36 |
| Nomenclatura IMCA (México) | IC, IR, IS, CF, OC, OS (designación estructural) | Designación comercial |
| Uso en marcos | Sí — dimensionados por ingeniería estructural | No como elemento principal* |
| Resistencia a flexión/torsión | Optimizada por geometría de sección | No es criterio de diseño principal |
*Un perfil comercial puede usarse en posición estructural solo si cuenta con certificado de material, propiedades geométricas verificables y cálculo de ingeniería para la carga aplicada.
El error más frecuente en presupuestos de obra pequeña es sustituir perfiles estructurales por perfiles comerciales —como el PTR— en elementos que van a soportar carga primaria. El PTR tiene resistencia adecuada para muchos usos, pero no está diseñado ni certificado bajo las normas estructurales para ese rol. En revisiones de proyecto, este error aparece con mayor frecuencia en mezzanines y en estructuras de nave de bajo presupuesto. Los perfiles son además solo una parte del sistema; los materiales para estructuras metálicas que los complementan —láminas de cubierta, cerramientos y paneles aislantes— también afectan el comportamiento del conjunto.
Proceso de Fabricación
El método de fabricación define las propiedades mecánicas del perfil y su rango de aplicación adecuado.
Laminado en caliente. Las vigas IPR, IPS y el Canal CPS se producen por laminado en caliente sobre rodillos a alta temperatura. El proceso permite obtener secciones grandes con geometría estable y propiedades mecánicas del acero uniformes. Los perfiles laminados en caliente cumplen con ASTM A6 en tolerancias dimensionales. Son los perfiles correctos para carga pesada, elementos con fatiga cíclica o con exposición a impacto.
Laminado en frío. El Polín Monten y algunos perfiles HSS de pared delgada se forman en frío a partir de flejes de acero sin cambio de temperatura. El proceso permite mayor control dimensional y el uso de acero de alta resistencia en espesores delgados. La resistencia del material aumenta por endurecimiento por deformación, pero la ductilidad disminuye respecto al equivalente laminado en caliente. Los perfiles HSS formados en frío se especifican bajo ASTM A500. El Polín Monten se forma a partir de lámina o fleje cuyo material base puede referenciarse bajo ASTM A1011 u otras normas equivalentes. El diseño del miembro formado en frío debe verificarse conforme al reglamento estructural local aplicable. Son adecuados para carga secundaria y estructuras ligeras.
La elección entre laminado en caliente y en frío no es cosmética: afecta el comportamiento bajo carga dinámica, la soldabilidad en obra y las tolerancias de conexión. Para estructuras con requerimientos sísmicos o de fatiga, los perfiles laminados en caliente son la opción estándar. La especificación correcta del grado de acero es igualmente importante; los tipos de acero estructural disponibles en la región —A36, A572 Grado 50, A500— tienen diferencias relevantes en ductilidad y soldabilidad que el proyecto debe considerar.
Normas y Nomenclatura
Los proyectos estructurales en América Latina requieren perfiles certificados bajo normas ASTM para que el diseño pueda verificarse formalmente. La norma define la resistencia mínima, las tolerancias dimensionales y las condiciones de ensayo de los materiales.
Las principales referencias para perfiles estructurales de acero en la región:
- ASTM A36 — acero estructural de uso general, Fy = 250 MPa
- ASTM A572 Grado 50 — acero de alta resistencia, Fy = 345 MPa; el más común en marcos industriales en la región
- ASTM A992 — vigas W (IPR/IPS) de alta resistencia, Fy = 345 MPa; incluye requisitos de relación alma/ala y control de fluencia para marcos resistentes a momento y aplicaciones sísmicas
- ASTM A500 Grado B/C — perfiles huecos HSS formados en frío; grado B el más habitual en el mercado latinoamericano, grado C disponible según fabricante
- ASTM A6 — tolerancias dimensionales y de masa para perfiles laminados en caliente
- ASTM A1011 — norma de material para lámina y fleje de acero laminado en caliente; aplica como estándar del material base en la fabricación de perfiles tipo C, Z y Monten (no es norma de diseño estructural del miembro formado)
En México, la nomenclatura del Instituto Mexicano de la Construcción en Acero (IMCA) es la referencia habitual para la designación de perfiles estructurales, con los códigos: LI/LM, LD, CE, TR, IE, IR, IC, OR, IS, CF, OC, OS y ZF. En otros países de América Latina pueden usarse equivalencias locales, catálogos de fabricantes o designaciones AISC/ASTM según el origen del material y el reglamento aplicable.
El dimensionamiento estructural —selección de sección, verificación de deflexión, diseño de conexiones— requiere un ingeniero estructural que aplique el reglamento local vigente en el país y jurisdicción del proyecto.
Aplicaciones por Sector
El tipo de perfil adecuado varía por sector porque la carga dominante, el vano libre y los requisitos de durabilidad cambian en cada contexto de uso.

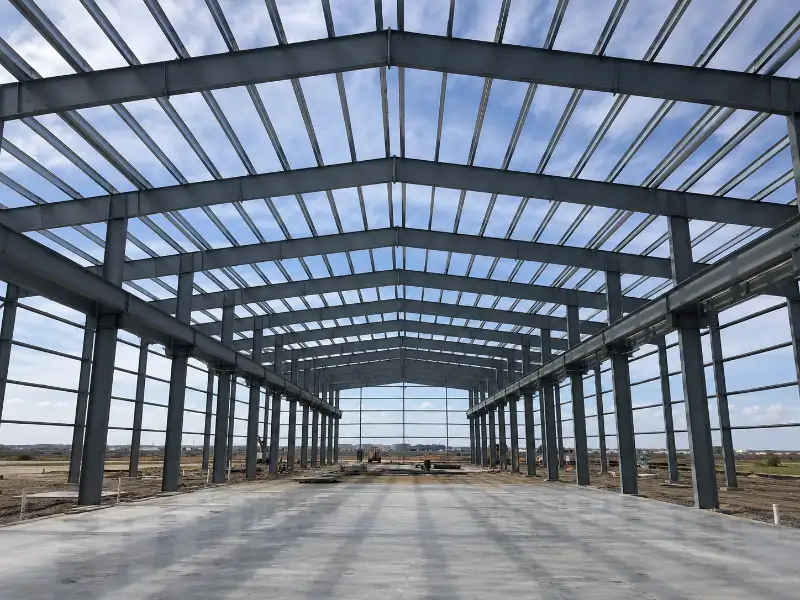

Construcción industrial: Las naves industriales, bodegas logísticas y centros de distribución son la aplicación de mayor volumen. El marco principal combina IPR o HSS en vigas y columnas; el Monten cubre la estructura secundaria de techo y muros. La configuración estándar para naves entre 5,000 y 20,000 m² —basada en proyectos fabricados para clientes en México, Colombia y Perú— combina IPR en vigas, HSS en columnas y Monten en correas de techo.
Infraestructura y puentes: La viga IPR domina en puentes peatonales y estructuras de pasarela. Para vanos mayores o donde la carga exige secciones especiales, el HSS rectangular complementa la solución con mayor rigidez torsional.
Construcción agrícola: Invernaderos, establos y silos utilizan Monten y Canal CPS como estructura principal en la mayoría de proyectos de baja altura. El viento y la nieve son los factores de diseño dominantes en estos casos, y la carga total es moderada.
Mezzanines y entrepisos industriales: Esta aplicación combina IPR o IPS en vigas de entrepiso con HSS en columnas. La IPS es preferida cuando el peso propio del sistema es crítico para no sobrecargar la cimentación existente o cuando la estructura se añade a una nave ya construida.
Tabla de Referencia Rápida
La siguiente tabla resume los cinco perfiles estándar con su función principal, norma habitual, usos recomendados y limitaciones más frecuentes.
| Perfil | Función principal | Norma habitual | Uso recomendado | No recomendado para |
|---|---|---|---|---|
| Viga IPR | Flexión — grandes claros | ASTM A992 / A572 G50 | Vigas de entrepiso, marcos rígidos, vigas carril | Selección sin verificación de deflexión |
| Viga IPS | Vigas ligeras y refuerzo | ASTM A36 / A572 G50 | Carga moderada, refuerzo estructural | Vigas carril o impacto dinámico |
| Perfil HSS | Compresión y torsión | ASTM A500 B/C | Columnas, torsión, conexiones en varias caras | Tramos largos a flexión pura sin verificación |
| Canal CPS | Largueros y entrepisos ligeros | ASTM A36 / A572 | Plataformas, largueros, entrepisos de carga media | Columnas bajo carga de compresión importante |
| Polín Monten | Estructura secundaria de cubierta | Base: ASTM A1011 | Correas de techo, cerramientos, cubiertas | Marcos primarios sin diseño de ingeniería |
La IPR tiene patines paralelos y mayor capacidad habitual para flexión, lo que la hace adecuada como viga principal en estructuras de gran carga o con equipos colgantes. La IPS tiene patines con cara interior ligeramente inclinada. En determinadas configuraciones de carga moderada, esto puede reducir el peso por metro lineal respecto a una IPR comparable. El porcentaje real debe verificarse con tablas de sección y límites de deflexión del proyecto. Se elige IPS cuando el peso propio de la estructura es una variable de diseño importante. Se elige IPR cuando la carga es pesada, hay impacto dinámico o la viga actúa como carril para equipo de izaje.
El HSS rectangular o cuadrado puede usarse como viga horizontal en tramos cortos a medianos. No es la sección óptima para flexión pura en tramos largos, donde las vigas IPR o IPS ofrecen mayor momento de inercia por kilogramo de acero. El HSS es la mejor opción cuando la viga está sometida a torsión, carga excéntrica o cuando el diseño requiere conexiones en cuatro caras. La decisión debe verificarla un ingeniero estructural con base en el vano, la carga y las condiciones de apoyo.
No. El Polín Monten es un perfil de soporte secundario, diseñado para transferir carga de cubierta a los marcos principales, no para actuar como marco primario. Usarlo como viga o columna principal en una nave genera deflexiones excesivas o falla prematura. Como regla práctica, cuando el vano, la separación entre marcos o la carga de cubierta superan el rango de una estructura ligera, el marco principal requiere perfiles primarios. Deben ser IPR, IPS o HSS dimensionados por ingeniería.
La norma más extendida para vigas W (IPR/IPS) es ASTM A992 o ASTM A572 Grado 50 (Fy = 345 MPa), según el fabricante y la disponibilidad regional; ASTM A36 aplica para aplicaciones de menor exigencia. Los perfiles huecos HSS usan ASTM A500 Grado B o C. Estas normas definen los requisitos del material. El reglamento local de cada país —NTC en México, NSR-10 en Colombia, NTP E.090 en Perú— define los requisitos de diseño sísmico, combinaciones de carga y conexiones que el ingeniero debe aplicar en cada proyecto.
El HSS es preferible cuando el elemento trabaja principalmente a compresión axial —como columnas— o cuando hay torsión significativa, carga excéntrica o el diseño requiere conexiones en cuatro caras. La IPR es más eficiente cuando el elemento trabaja principalmente a flexión en tramos medianos o largos, porque su sección abierta ofrece mayor momento de inercia por kilogramo de acero en ese modo de trabajo. En marcos de nave industrial, la combinación habitual es IPR en vigas y HSS en columnas, aunque la decisión final depende siempre del cálculo estructural.
Una especificación completa en planos debe indicar: designación del perfil (por ejemplo, IPR 200×100 o HSS 150×150×6), norma ASTM aplicable (A992, A572 Grado 50, A500 Grado B), grado de acero y resistencia de fluencia mínima (Fy). Sin estos tres datos, el proveedor puede suministrar un perfil de dimensiones similares pero con propiedades mecánicas distintas a las que asumió el cálculo. Este es el origen más frecuente de discrepancias entre el diseño estructural y el material entregado en obra.
Conclusión
La selección de perfiles estructurales no depende del precio por kilogramo ni de la disponibilidad en almacén. Depende del modo de trabajo dominante, la magnitud de carga, el vano libre y la norma aplicable al proyecto. La IPR cubre flexión en grandes luces, el HSS columnas y torsión, el Canal CPS cargas medias y el Monten la estructura secundaria de techo. Juntos cubren el rango estándar de la construcción industrial en la región.
En proyectos de nave económica que revisamos antes de fabricar, no es infrecuente encontrar algún perfil comercial especificado en posición estructural primaria. La corrección es simple desde el diseño pero costosa una vez iniciado el proceso de fabricación. Especificar perfil + norma ASTM + grado de acero en los planos desde la etapa de anteproyecto elimina ese riesgo desde el inicio.
Si está definiendo la estructura de su próximo proyecto y necesita confirmar el perfil adecuado para su configuración de carga y vano, contáctenos para una revisión técnica preliminar.
