Introducción al refuerzo de paredes en edificios de acero
El refuerzo de paredes se refiere al papel de las paredes en el soporte de la estructura de un edificio. También conocido como refuerzo de columnas, el refuerzo de paredes es un tipo de barra de conexión que se coloca entre dos columnas. Este diseño equilibra eficazmente las tensiones creadas por el acero o la pared debido a la carga. Distribuyen la carga de las columnas a lo largo de toda la estructura, protegiendo así el edificio de acero.
Dado que los edificios de acero deben enfrentarse a diversos fenómenos naturales adversos, deben estar diseñados para soportar cargas longitudinales y verticales. Por lo tanto, es necesario que estén preparados para resistir tanto fuerzas longitudinales como laterales. Los refuerzos de pared cumplen perfectamente esta función al distribuir estas fuerzas y proporcionar una mejor protección a la estructura de acero.
¿Cómo funcionan los refuerzos de pared?
Como mencionamos anteriormente, los refuerzos de pared se utilizan para resistir dos tipos principales de fuerzas: las fuerzas verticales y las fuerzas horizontales. La gravedad y el viento son ejemplos de fuerzas verticales, mientras que los terremotos y los vientos horizontales son ejemplos de fuerzas laterales.
Las fuerzas horizontales pueden hacer que los edificios de metal se balanceen de un lado a otro, creando el riesgo de volcarse. La estructura de soporte única de las paredes en los edificios metálicos puede resolver eficazmente este problema. Cuando un edificio metálico se enfrenta a la amenaza de fuerzas laterales, el soporte de pared adopta un diseño diagonal formando una estructura en “X” que conecta dos columnas de acero. Esto distribuye eficazmente las cargas aplicadas a la pared.
Este diseño transfiere la carga de un punto de soporte a otro, asegurando que toda la estructura esté uniformemente tensada y evitando inclinaciones o colapsos debido a concentraciones de esfuerzo.
Sin embargo, la configuración del sistema de soporte debe diseñarse de acuerdo con las condiciones reales del edificio. El equipo de Xinguangzheng tiene amplia experiencia en este campo y puede personalizar cada edificio según las necesidades específicas.
¿Cuándo se necesitan refuerzos de pared?
Generalmente, se requieren refuerzos de pared en muchas situaciones. Por ejemplo, cuando el viento actúa sobre una de las paredes, también tira de la pared opuesta y empuja el techo hacia arriba. Aquí es donde entran en juego los refuerzos de pared. Estos refuerzos ayudan a evitar que el edificio se mueva o colapse.
Los terremotos también son un factor natural común. En un artículo anterior, discutimos si los edificios de almacén son resistentes a los terremotos.
Los terremotos pueden crear situaciones similares a las del viento. Un terremoto provoca que la base bajo un edificio metálico se mueva, generando fuerzas laterales que pueden causar desplazamientos y colapsos del edificio.
Dado que las fuerzas del viento y los terremotos pueden provenir de cualquier dirección, es necesario garantizar que cada pared tenga algún tipo de refuerzo. Los refuerzos de pared no solo mejoran la capacidad de la estructura para resistir torsión, compresión, cizallamiento, levantamiento y movimientos horizontales, sino que también mejoran la estabilidad y la seguridad general del edificio bajo una amplia gama de condiciones de carga.
Tipos de sistemas de refuerzo de pared
En los edificios metálicos, hay dos tipos comunes de refuerzos: los refuerzos horizontales y los refuerzos verticales. Estos sistemas se utilizan para lograr el soporte estructural mediante diferentes tipos de refuerzos. Tomar la decisión correcta es crucial para aumentar la vida útil y la seguridad de los edificios metálicos. A continuación, Xinguangzheng le presentará los sistemas de refuerzo de pared en dos dimensiones y sus tipos.
Sistema de soporte
Soporte vertical: El sistema de refuerzo vertical implica la colocación de soportes verticales entre columnas. Este método transfiere eficazmente la fuerza horizontal a los cimientos y al suelo. Este enfoque se suele combinar con refuerzos horizontales para aumentar la resistencia a las fuerzas en otras direcciones, mejorando así la capacidad de compresión y cizallamiento general. Para edificios ligeros, se suelen utilizar tubos cuadrados para lograr un sistema de soporte vertical.
Soporte horizontal: Los sistemas de refuerzo horizontal se instalan en cada nivel de un edificio y son especialmente comunes en edificios de varios pisos y techos. Este diseño asegura la estabilidad estructural al transferir las fuerzas horizontales al plano de soporte vertical, que luego se transfieren a los cimientos o se disipan a nivel del suelo. Junto con los refuerzos verticales, forman un sistema de soporte que garantiza que el edificio tenga suficiente resistencia para evitar el colapso.

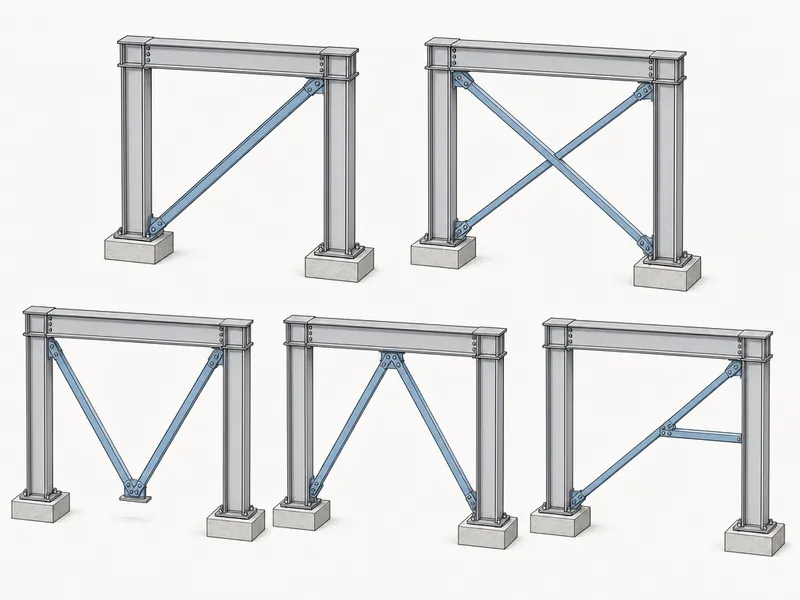

Tipos de refuerzos
Refuerzo diagonal simple: Este tipo de refuerzo, también conocido como armaduras triangulares, mejora la estabilidad estructural al insertar elementos diagonales en el área de la estructura rectangular. Estos refuerzos diagonales son efectivos para resistir fuerzas de tracción y compresión, aumentando así la resistencia general del marco. Estos soportes suelen estar hechos de canales metálicos en forma de U o C. Dependiendo de los requisitos, estos canales también pueden ser adecuados para refuerzos en forma de V y K.

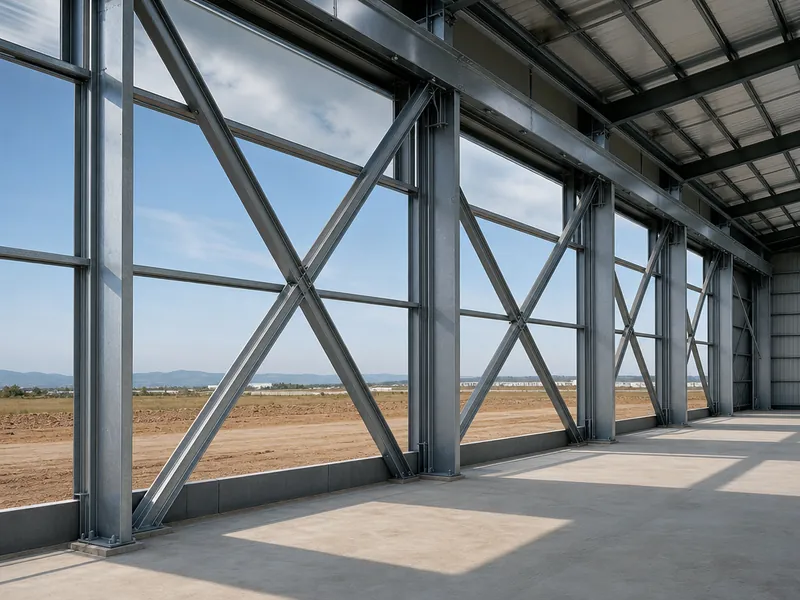

Refuerzo en cruz: El refuerzo en cruz, o refuerzo en forma de X, se caracteriza por cruzarse en el centro para formar una X, lo que es efectivo para resistir las perturbaciones horizontales y tensiones en el edificio. Los cables de acero son comúnmente utilizados para este tipo de soporte, actuando como un absorbente de tensión. Sin embargo, es importante señalar que este tipo de estructura reduce el espacio disponible dentro de la pared y puede causar problemas de flexión en las vigas del piso.
Refuerzo en V: El refuerzo en V se diferencia de otros tipos de refuerzos. Consiste en dos miembros diagonales que se extienden desde los extremos de la superestructura y se encuentran en el centro de la parte inferior, formando una estructura en forma de V invertida. Por lo tanto, a menudo se le llama soporte en V invertida. Esta estructura distribuye efectivamente las cargas y, además, previene el pandeo de la viga bajo cargas horizontales. Esta estructura mejora significativamente la estabilidad del marco.
Refuerzo en K: El refuerzo en K crea un patrón en forma de V horizontal al sujetarse a las columnas del edificio, y su forma se asemeja a la letra K, de ahí su nombre. Este tipo de refuerzo es común en edificios de altura media y proporciona buena estabilidad lateral y flexibilidad de apertura. Sin embargo, no es ideal para áreas propensas a terremotos.
Refuerzo excéntrico: El refuerzo excéntrico es similar en construcción al refuerzo en V, pero está unido a la columna de una manera que se desvía de la línea central de la columna, lo que le otorga una mejor capacidad para resistir momentos laterales. Es ideal para edificios en zonas propensas a terremotos, ya que puede dispersar y absorber mejor la energía sísmica. También se puede utilizar un diseño diagonal simple para obtener un efecto más resistente y estéticamente agradable.
Personaliza tu edificio de acero
Comienza tu proyecto hoy con un presupuesto personalizado para tu edificio de acero.
Aplicación práctica del refuerzo de paredes

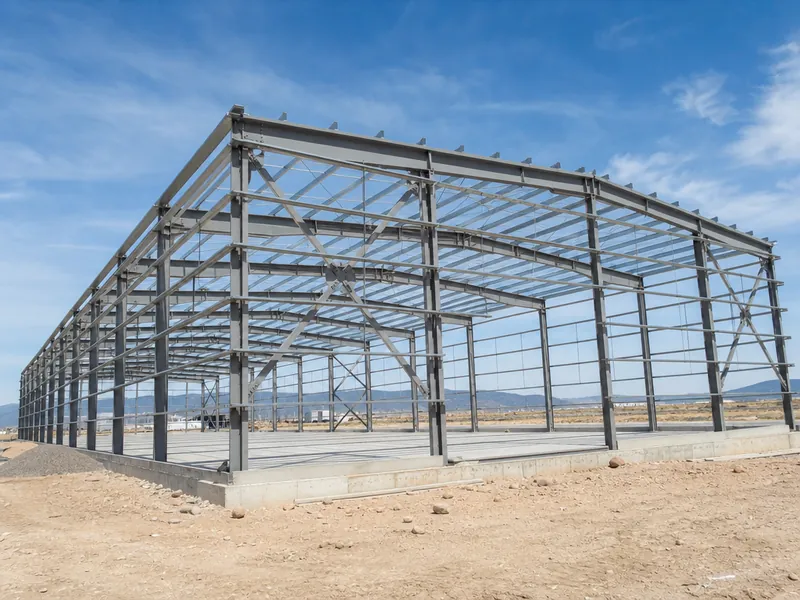

En la industria, los edificios de fábricas de acero y los almacenes suelen estar hechos de acero. Sus paredes utilizan principalmente refuerzos diagonales, refuerzos tipo bolardo y llaves de corte.
En edificios de oficinas de acero y centros comerciales, por ejemplo, se utilizan estructuras de marco. Estos edificios utilizan principalmente refuerzos diagonales para las paredes y llaves de corte.
Beneficios del refuerzo de paredes
El refuerzo de paredes mejora la seguridad y confiabilidad de los edificios de acero. Tras un cálculo y diseño profesional, el refuerzo de paredes puede soportar más presión y peso, garantizando así la seguridad de los edificios de acero en condiciones climáticas severas como terremotos, tormentas e inundaciones.
El refuerzo de paredes extiende la vida útil del edificio y es rentable a largo plazo. El refuerzo de paredes para edificios de acero es muy resistente y duradero, permitiendo que el edificio se utilice durante períodos prolongados sin necesidad de muchas reparaciones. Por lo tanto, los costos de reparación y mantenimiento del edificio se reducen significativamente a largo plazo.
Desafíos comunes y soluciones para el refuerzo de paredes
El refuerzo de paredes en edificios de acero es un paso importante en el proceso de construcción. Sirven para conectar, apoyar y distribuir cargas.
Problemas que pueden ocurrir durante la instalación:
- Una instalación incorrecta o una posición inadecuada, o refuerzos de pared no asegurados, pueden hacer que el edificio no soporte las cargas correctamente y se debilite.
- La mala calidad de los materiales puede resultar en una resistencia insuficiente de los refuerzos de pared.
- Pueden ocurrir incidentes de seguridad durante la instalación por parte de los trabajadores de la construcción.
Soluciones y mejores prácticas para un refuerzo eficaz:
- Al instalar refuerzos de pared, asegúrese de que la ubicación tenga una base sólida. Además, la instalación debe realizarse de acuerdo con los planos de construcción para evitar errores.
- Al elegir los materiales para los refuerzos de pared de acero, seleccione materiales de alta calidad que cumplan con los estándares.
- Durante la instalación de los refuerzos de pared, los trabajadores deben enfocarse en la seguridad y utilizar equipos de protección, como escaleras y soportes, para garantizar un trabajo seguro.
Resumen
El refuerzo de paredes es una parte muy importante en la construcción de estructuras de acero y es clave para garantizar la estabilidad y durabilidad del edificio. Elegir el tipo y tamaño adecuado de refuerzo de pared según la situación específica asegurará su estabilidad y seguridad.
Xinguangzheng es una empresa de estructuras de acero que realiza investigación y desarrollo, diseño, producción, instalación y construcción, además de ofrecer servicios. Proporcionamos a nuestros clientes productos de estructuras de acero de la más alta calidad y el servicio más atento. Siempre puede contactarnos, estaremos encantados de ayudarle con nuestro equipo más profesional.
FAQ
¿Cuáles son los principales tipos de refuerzo de paredes?
Hay cinco tipos comunes de refuerzos de paredes de acero: refuerzo diagonal simple, refuerzo en cruz, refuerzo en V, refuerzo en K y refuerzo excéntrico.
¿Por qué es crítico el refuerzo de paredes para los edificios de acero?
En los edificios de acero, las estructuras de refuerzo de paredes son una parte fundamental, ya que pueden mejorar la estabilidad y la seguridad del edificio, reducir la deformación estructural y aumentar la capacidad de carga de la construcción.
¿Cómo mejora el refuerzo de paredes la seguridad del edificio?
En los edificios de estructura de acero, las vigas y columnas del marco de acero necesitan ser soportadas con tensores, tracción, soportes, etc., entre ellas. El papel principal de las paredes es soportar las cargas verticales y horizontales del edificio. La estructura de refuerzo de paredes puede aumentar la capacidad de carga del edificio, mejorando así su seguridad.
¿Existe un código de construcción específico para el refuerzo de paredes?
Sí, hay códigos de construcción específicos para el refuerzo de paredes. Por ejemplo, en la norma nacional «Código para la carga estructural de edificios» GB50009-2012, se estipula que el refuerzo de paredes debe diseñarse de manera científica y razonable siguiendo el principio de fuerza del edificio, la forma estructural y las cargas de viento y vibración. Asimismo, la norma exige que el cálculo de resistencia y el diseño estructural cumplan con los requisitos de rendimiento mecánico y seguridad pertinentes.
¿Qué materiales se utilizan comúnmente para el refuerzo de paredes?
Los componentes comúnmente utilizados para el refuerzo de paredes incluyen columnas de acero, refuerzos, tirantes, correas, etc. Estos elementos se fabrican con acero de alta calidad.
