Acero galvanizado: ventajas y desventajas

El acero galvanizado es acero al carbono recubierto con zinc mediante un proceso térmico o electroquímico. La capa de zinc actúa como barrera física y como ánodo de sacrificio: protege el núcleo de acero incluso cuando el recubrimiento presenta raspaduras superficiales, porque el zinc se oxida preferentemente antes de que el acero base quede expuesto. Este mecanismo de protección catódica es lo que lo distingue del acero pintado, donde cualquier daño en la película deja el metal desprotegido.

La elección del tipo de galvanizado y del espesor de recubrimiento adecuado depende del ambiente de servicio, la función estructural y las normas aplicables en el país del proyecto. Los rangos de vida útil que se presentan son orientativos y se basan en categorías de corrosividad ISO 9223; el desempeño real depende del espesor verificado, la preparación de superficie y las condiciones locales de mantenimiento.

Cómo protege el zinc al acero base

El acero galvanizado protege el núcleo de acero a través de dos mecanismos simultáneos —barrera física y protección catódica— lo que lo hace más tolerante a daños superficiales que los recubrimientos de pintura o epóxico.

La barrera física impide el contacto directo del acero con la humedad y el oxígeno. La protección catódica actúa porque el zinc tiene mayor potencial de oxidación que el hierro: cuando ambos metales quedan expuestos a un electrolito como la humedad, el zinc se oxida primero, sacrificándose para proteger el acero adyacente. En la práctica, una pieza galvanizada con una raspadura o un corte de borde sigue protegida en un radio que depende del espesor del recubrimiento y del ambiente.

El acero galvanizado no es adecuado para todos los entornos. En contacto directo con metales más nobles —cobre, latón, acero inoxidable— se establece un par galvánico que acelera la corrosión del zinc. En ambientes con pH extremo, como ácidos fuertes o álcalis concentrados, el zinc se disuelve con rapidez sin importar el espesor del recubrimiento. Para esos entornos, el acero inoxidable o los recubrimientos especializados son más apropiados. Para una comparación más amplia de materiales según la función estructural, consulte la guía sobre materiales para estructuras metálicas.

Galvanizado en caliente vs electrogalvanizado

El galvanizado en caliente es el proceso adecuado para elementos estructurales expuestos a la intemperie o a ambientes industriales; el electrogalvanizado cubre aplicaciones de acabado ligero e interiores donde la corrosividad es baja.

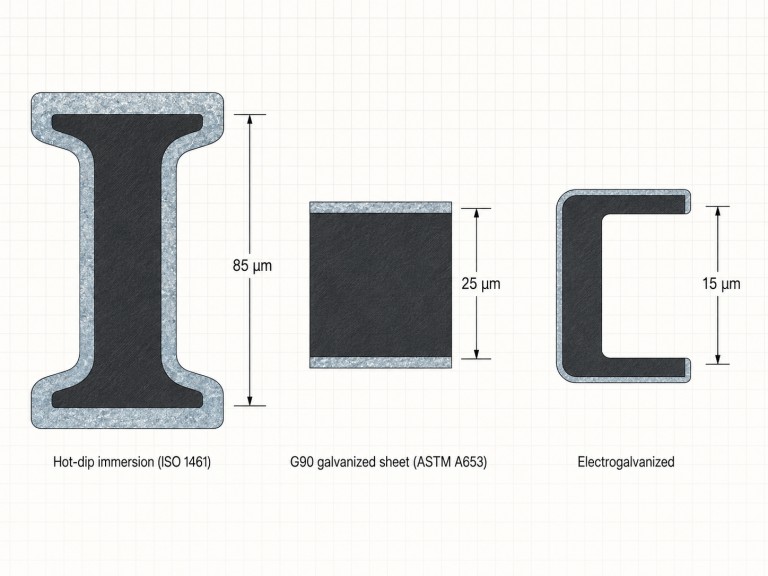

La diferencia crítica está en el espesor del recubrimiento. El galvanizado por inmersión en caliente de piezas fabricadas (ISO 1461) deposita entre 45 y 85 µm de zinc como mínimo, según el espesor del acero base. Para acero estructural de ≥6 mm, el mínimo normado es 85 µm. El electrogalvanizado produce capas de 5 a 25 µm —suficientes para interiores controlados o piezas sin exposición directa a la humedad, pero insuficientes para elementos de nave industrial o cubierta exterior.

La lámina galvanizada (ASTM A653 / NMX-B-018) usa un sistema de clases diferente. Una lámina G90 tiene aproximadamente 25 µm de zinc por cara, adecuada para cubiertas con buena ventilación en ambientes moderados. Una lámina G30 (~8 µm/cara) solo aplica a interiores secos. Este recubrimiento no es equivalente al galvanizado de piezas estructurales por inmersión en caliente.

El error más frecuente en especificación es tratar «acero galvanizado» como una categoría uniforme. Especificar electrogalvanizado en correas de cubierta tiene un menor costo inicial, pero puede reducir la vida útil del elemento de más de 40 años a menos de 10 en un entorno costero o industrial. En proyectos de nave industrial en entornos costeros, especificamos galvanizado en caliente sobre los elementos secundarios y correas incluso cuando el cliente inicialmente propone una alternativa más económica; el diferencial de costo se recupera en los primeros dos ciclos de mantenimiento evitados.

Tipos de acero galvanizado según la aplicación estructural

La selección del tipo depende de la función estructural —primaria, secundaria o cerramiento— y del ambiente de servicio, no del espesor nominal del perfil.

Galvanizado por inmersión en caliente — piezas fabricadas

Se aplica a perfiles, vigas, columnas, correas y estructuras ya cortadas y habilitadas. El proceso sumerge la pieza completa en zinc fundido a ~450 °C, alcanzando todas las superficies exteriores e interiores accesibles, incluyendo roscas, perforaciones y zonas de soldadura. Es el estándar para estructuras primarias y secundarias expuestas a la intemperie en ambientes de corrosividad C2 a C4. Piezas con geometría cerrada o soldaduras complejas requieren orificios de venteo y drenaje para evitar bolsas de zinc o deformación por presión interna durante la inmersión.

Lámina galvanizada — cubiertas y cerramientos

Las láminas de acero galvanizado para cubierta y cerramiento se clasifican por la masa de recubrimiento total por m² (ASTM A653 o NMX-B-018). Una lámina G90 tiene recubrimiento de ~275 g/m² (~25 µm/cara) y es adecuada para cubiertas con buena ventilación en ambientes rurales o suburbanos. Para proyectos en entornos de mayor corrosividad, el Galvalume (aleación zinc-aluminio) ofrece mejor desempeño que el galvanizado estándar en lámina delgada. Los criterios de selección de sistema de cubierta según el ambiente se detallan en la guía sobre tipos de techos metálicos.

Electrogalvanizado y galvanneal — acabados de bajo espesor

El proceso electrolítico deposita zinc a temperatura ambiente mediante corriente eléctrica, produciendo una capa uniforme de 5–25 µm. El galvanneal es una variante donde la lámina galvanizada se somete a un recocido posterior que forma una aleación Fe-Zn más dura. Ambos procesos son adecuados para chapas estampadas, piezas de interior y herrajes que no enfrentan exposición directa a la humedad. No se recomiendan para elementos estructurales de nave industrial ni para aplicaciones exteriores en ambientes C3 o superiores.

Aplicaciones del acero galvanizado en construcción industrial

El acero galvanizado cubre desde correas y tijerales de cubierta hasta marcos de nave industrial; la elección entre galvanizado previo a la fabricación y galvanizado de piezas terminadas depende de la geometría, el acceso al baño de zinc y el ambiente de servicio.

Estructura primaria. Columnas y vigas principales expuestas a la intemperie —estructuras abiertas, marquesinas, carports— se galvanizan por inmersión después de fabricadas. Este orden garantiza que las zonas de corte, perforación y soldadura queden incluidas en el recubrimiento final.

Estructura secundaria y correas. Las correas tipo C o Z y los tijerales se galvanizan en lotes antes del montaje. Para criterios de instalación y espaciado según carga de cubierta, consulte la guía sobre instalación de correas de techo.

Cerramientos y cubiertas. La lámina acanalada galvanizada es el sistema estándar de cubierta en naves industriales de bajo y medio presupuesto. La preparación de superficie en las zonas de traslape —eliminación de rebabas y óxido de corte— es determinante para la vida útil del recubrimiento en esa zona.

Ambientes agresivos. En zonas costeras, industriales o con exposición química, el acero galvanizado puede complementarse con pintura de acabado sobre el zinc (sistema dúplex), lo que puede multiplicar la vida útil del sistema combinado. Para estrategias de control de corrosión en estructuras en servicio, consulte la guía sobre cómo evitar la corrosión en estructuras metálicas.

Vida útil del recubrimiento por ambiente

La vida útil del recubrimiento de zinc varía entre menos de 10 y más de 70 años según la categoría de corrosividad del ambiente; una misma pieza galvanizada que dura décadas en entorno rural puede requerir mantenimiento en menos de 10 años en zona costera industrial.

Los valores siguientes son rangos de referencia basados en las categorías de corrosividad ISO 9223, asumiendo galvanizado en caliente con espesor mínimo de 85 µm (acero ≥6 mm):

Estos son rangos orientativos, no garantías. Las variables que los modifican incluyen temperatura promedio, horas de humectación superficial, presencia de SO₂ (ambientes industriales) o Cl⁻ (ambientes marinos), y el espesor real del recubrimiento entregado. En estructuras para zonas costeras de Chile y Colombia, la diferencia de vida útil entre galvanizado en caliente estándar (~85 µm) y electrogalvanizado ligero (~8 µm por cara) puede alcanzar 30 a 40 años bajo las mismas condiciones de servicio.

Normas y verificación de calidad en obra

Las normas ISO 1461, ASTM A123 y ASTM A653 establecen los espesores mínimos de recubrimiento y los métodos de verificación; el certificado de galvanizado del lote es el único medio confiable de verificar conformidad antes de la instalación.

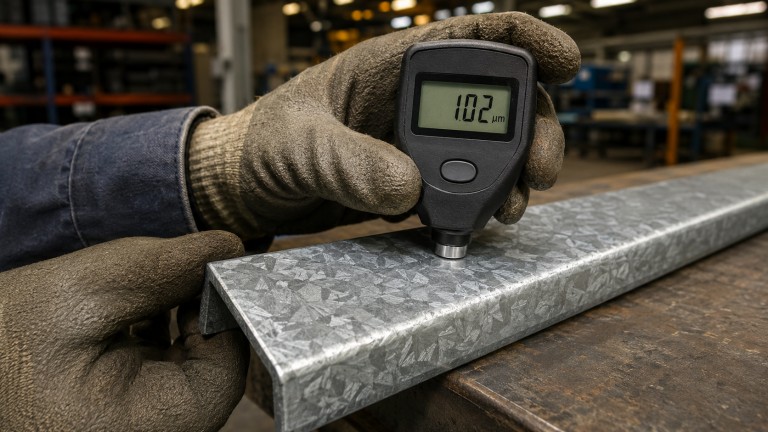

Al recibir material en obra, exija el certificado de galvanizado del lote. El certificado debe indicar el proceso aplicado, el espesor o masa de recubrimiento medido, la norma de referencia y el número de lote. La verificación en campo se realiza con un medidor de espesor de película magnético (ASTM E376), tomando al menos cinco puntos distribuidos por pieza y comparando con el mínimo de la norma aplicable.

En nuestra experiencia en fabricación, la presencia de soldaduras sin tratar —óxido sin cepillar, escoria de soldadura— es la causa más frecuente de manchas y descascaramiento en el recubrimiento de piezas galvanizadas; detectarlo antes del baño evita rechazos en taller y retrasos en el cronograma de montaje. Cuando el material presenta contaminantes de fábrica difíciles de eliminar por limpieza química estándar, el sandblasting previo a la galvanización mejora la adhesión del zinc y la uniformidad del recubrimiento final.

Conclusión

El acero galvanizado no es una categoría uniforme: el proceso y el espesor del recubrimiento determinan si el material es adecuado para una correa de cubierta en entorno rural, una columna en zona costera o un herraje interior. Asumir que cualquier denominación «galvanizado» cumple los requisitos de un proyecto exterior es el error de especificación con mayor impacto en la vida útil de la estructura.

Al especificar galvanizado en caliente por inmersión para los elementos secundarios de naves industriales en zonas de corrosividad C3–C4, el incremento de costo respecto al acero con solo pintura epoxi se recupera antes del primer ciclo de mantenimiento. Los proyectos de mayor impacto son los de cubierta expuesta, instalaciones en parques industriales costeros y estructuras agrícolas con alta humedad.

Antes de especificar, identifique la categoría de corrosividad ISO 9223 del entorno del proyecto y el espesor mínimo que exige la norma aplicable. Con esa información, nuestro equipo puede orientar la selección de proceso y producto para el tipo de estructura. Para información sobre el sistema estructural completo, consulte nuestra guía sobre acero estructural y sus ventajas en la construcción.
