Estructura Metálica Detalle: Diseño de Uniones, Anclajes y Verificación en Obra Industrial

El término «detalle» en estructuras metálicas industriales no designa únicamente los planos de taller. Engloba las decisiones de diseño que determinan cómo cada componente transmite esfuerzos, cómo se conecta a los elementos adyacentes y cómo responde a las condiciones de exposición previstas durante la vida útil del edificio. Para ingenieros de proyecto, responsables de compras y directores de obra, entender qué variables gobiernan estos detalles es el paso previo a cualquier decisión de fabricación o montaje. Para una visión de conjunto del sistema constructivo, véase nuestra guía sobre ¿Qué son las estructuras metálicas?.

El contenido de este artículo toma como marco de referencia el sistema Eurocode (EN 1990, EN 1993, EN 1090) y la norma ISO 12944 para protección anticorrosión, que son de aplicación habitual en España y en gran parte de Europa. Para proyectos en México, Argentina, Chile u otros mercados latinoamericanos, las normas locales aplicables —como NMX, AISC o las reglamentaciones nacionales de cada país— pueden diferir en clasificaciones, parámetros de diseño y requisitos de ejecución. En todos los casos, los valores concretos deben verificarse contra las normativas vigentes en el país del proyecto y los requisitos específicos del cliente.

En Xinguangzheng, abordamos el detalle estructural como parte integral del proceso de diseño, no como una fase posterior de documentación. Lo que sigue recoge los elementos técnicos que determinan la calidad y fiabilidad de una estructura metálica industrial, desde el nudo de anclaje hasta la selección del sistema de protección.

Qué Abarca el Detalle Constructivo en una Estructura Metálica Industrial

El detalle constructivo en estructuras metálicas industriales define la geometría exacta de uniones, la especificación de materiales de aporte en soldaduras, las tolerancias dimensionales admisibles y los requisitos de tratamiento superficial, en función del tipo de carga aplicada y las condiciones ambientales del emplazamiento.

Un detalle no es un plano genérico extraído de catálogo. Es la solución específica que responde a la combinación de cargas gravitatorias, horizontales y dinámicas del edificio concreto. Aplicar detalles tipo sin verificar su adecuación a las condiciones reales del proyecto —luces, cargas de puente grúa, zona sísmica— es una de las causas más frecuentes de discrepancias entre el modelo de cálculo y la estructura ejecutada.

Los elementos estructurales metálicos que componen el detalle estructural incluyen, como mínimo: la especificación del perfil y la calidad del acero (S235, S275, S355 según EN 10025), la geometría y dimensiones de las placas de unión, el tipo y longitud de soldaduras o tornillos de alta resistencia, y las instrucciones de tratamiento superficial adaptadas a la clase de exposición del proyecto.

Por Qué las Uniones Condicionan la Estabilidad más que el Perfil Dimensionado

En proyectos de nave industrial, la respuesta frente a cargas horizontales —viento y acción sísmica— depende en mayor medida del comportamiento de las uniones viga-pilar que del propio dimensionado de los perfiles, especialmente cuando la rigidez de las conexiones no ha sido verificada durante la modelización estructural.

Este aspecto resulta contraintuitivo con frecuencia: se sobredimensiona el perfil y se infravalora la unión. Cuando una conexión se diseña como articulada pero el modelo la trata como rígida, el reparto de momentos es incorrecto y la estructura acumula deformaciones que no habían sido previstas. En nuestra revisión de documentación técnica previa a fabricación, detectamos con regularidad que las placas de anclaje y los rigidizadores están subdimensionados respecto a los momentos reales que deben absorber, precisamente porque el detalle fue tomado de un proyecto anterior sin verificar la equivalencia de condiciones de carga.

 La verificación de uniones debe incluir, como mínimo: comprobación de resistencia a esfuerzos de cortante y tracción de los tornillos, verificación de la soldadura frente al momento flector en conexiones rígidas y confirmación de que la placa base resiste el volcamiento en el arranque del pilar.Estos valores dependen de la envolvente de cargas del proyecto y no pueden asumirse desde un detalle tipo sin revisión expresa.

Principales Tipos de Detalles Constructivos y sus Condiciones de Aplicación

Los detalles constructivos en estructura metálica industrial se agrupan en tres categorías funcionales, cuya elección depende de la transmisión de esfuerzos requerida, la geometría del nudo y las condiciones de acceso para montaje y control de calidad. La categoría aplicable varía según los tipos de estructuras metálicas implicados —naves industriales, edificios de varios niveles o cubiertas especiales—, ya que cada configuración genera envolventes de carga y requisitos de nudo distintos.

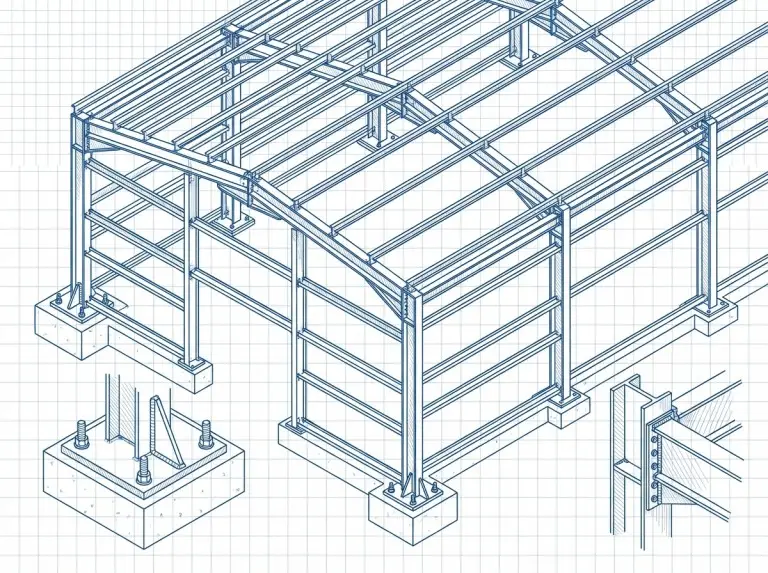

Detalles de Anclaje y Cimentación

La unión entre el pilar metálico y la cimentación de hormigón armado se materializa mediante placa de anclaje y pernos embebidos. Las variables que determinan el diseño son la magnitud del momento de vuelco, el esfuerzo axil (compresión o tracción), el nivel de cortante en la base y las tolerancias de posicionamiento admisibles durante el montaje.

Las zapatas aisladas son la solución habitual para pilares de nave industrial de vano único. En pilares de esquina o con carga de puente grúa, la excentricidad introduce esfuerzos de tracción en los pernos que deben verificarse expresamente. El espesor de la placa, el diámetro y la longitud de anclaje de los pernos, y la presencia o no de cartelas de rigidización no son decisiones genéricas: dependen de la envolvente de carga del pilar y deben quedar documentados explícitamente en los planos de taller.

Detalles de Uniones Viga-Pilar

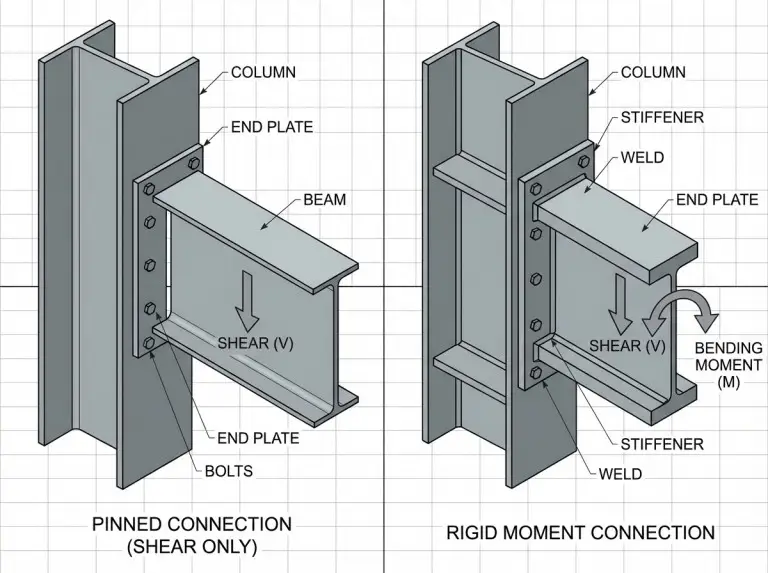

Las uniones entre vigas metálicas y pilares pueden ser articuladas —solo transmiten cortante— o rígidas —transmiten momento y cortante—. La elección condiciona el modelo de cálculo global, el nivel de arriostrado necesario y el comportamiento en situación de incendio o sismo. En proyectos donde las condiciones de carga o los requisitos de rigidez global no se ajustan claramente a uno de estos dos extremos, la clasificación de la unión como semi-rígida o de resistencia parcial debe evaluarse explícitamente según EN 1993-1-8, ya que este caso intermedio afecta tanto al modelo estructural como al detalle constructivo requerido.

En naves industriales sin puente grúa, las uniones articuladas con pletina frontal son la solución habitual por su facilidad de montaje. Cuando el edificio requiere marco rígido para resistir cargas horizontales sin arriostrado diagonal, las uniones deben diseñarse con rigidizadores y soldaduras de penetración completa, lo que implica ensayos no destructivos de los cordones de soldadura tras la fabricación.

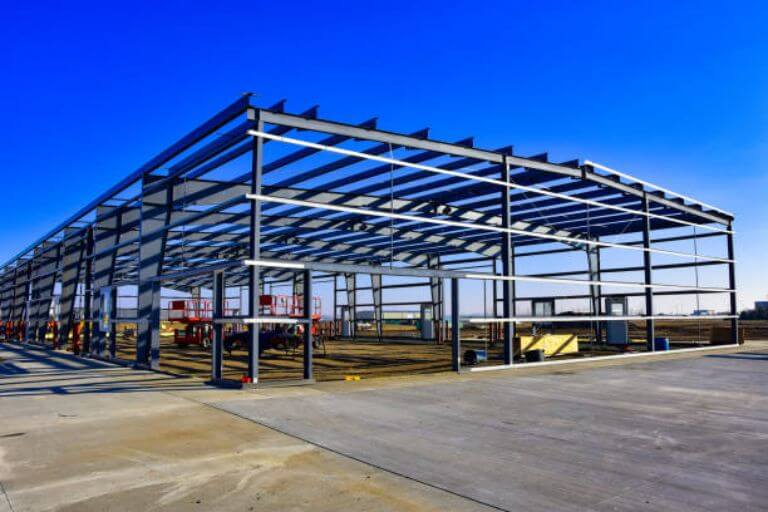

Detalles de Estructura Secundaria y Cubierta

La estructura secundaria —correas, tensores y arriostramientos de cubierta— transmite cargas de viento, nieve y sobrecarga de uso desde el panel de cerramiento hasta los pórticos principales. Sus detalles de unión, aunque de menor tamaño que los nudos principales, deben prever la variación dimensional por temperatura, el acceso para inspección periódica y la compatibilidad con el sistema de cerramiento elegido.

Variables que Condicionan el Diseño de Placas de Anclaje y Conexiones Atornilladas

El diseño de anclajes y conexiones atornilladas en estructuras metálicas industriales depende de cuatro variables principales: clase de exposición ambiental, nivel de resistencia al fuego exigido, tipo de carga dinámica prevista y requisitos de desmontabilidad futura.

En lo que respecta a la protección anticorrosión de las conexiones, la clase de corrosividad ambiental según ISO 12944 —C1 a C5, o CX para entornos extremos— determina el sistema de protección superficial aplicable a tornillos, placas y perfiles. En entornos C3 o superiores, los tornillos de alta resistencia requieren protección adicional frente a la corrosión, y el sistema de pintura o galvanizado debe diseñarse para la vida útil objetivo sin asumir acceso ilimitado para mantenimiento.

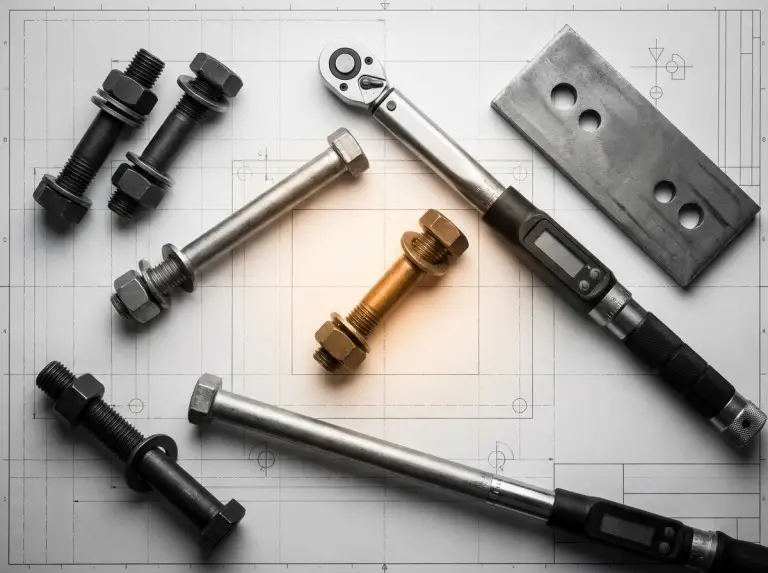

El control de apriete en conexiones pretensadas es una cuestión de proceso de instalación, no de clase de corrosividad. Según EN 1090-2, las conexiones pretensadas mediante método de par torsor requieren el uso de llaves dinamométricas calibradas, un apriete en dos fases y la verificación de la precarga alcanzada según la frecuencia y los criterios establecidos en el plan de control del proyecto. Estos requisitos aplican con independencia de la clase de exposición ambiental, y deben quedar documentados en el procedimiento de montaje antes del inicio de los trabajos.

La presencia de cargas dinámicas generadas por equipos de elevación introduce requisitos adicionales que afectan tanto al detalle constructivo como al régimen de inspección en servicio. Para estructuras que soportan puentes grúa, las acciones dinámicas, las categorías de fatiga y los requisitos de diseño de los elementos de soporte deben determinarse aplicando EN 1991-3, EN 1993-6 y EN 13001, en combinación con el National Annex aplicable al país del proyecto. La clasificación del puente grúa y su traducción en cargas y categorías de fatiga sobre la estructura no puede simplificarse en un único parámetro sin esta verificación, ya que los valores relevantes dependen del régimen de carga, el número de ciclos previsto y las condiciones específicas recogidas en los anexos nacionales correspondientes.

Del Plano de Taller a la Verificación Final: Fases de Control en Fabricación

El proceso de construcción de estructuras metálicas industriales, desde la aprobación de planos hasta la entrega para montaje, comprende fases de control dimensional, control de soldaduras y verificación de tratamientos superficiales, cuya secuencia y alcance dependen del nivel de ejecución especificado en proyecto según EN 1090-2 (EXC2, EXC3 o EXC4).

En Xinguangzheng, revisamos los planos de taller antes del inicio de fabricación para confirmar que las cotas de perforación, los espesores de placa y las especificaciones de soldadura son coherentes con el modelo de cálculo. Esta revisión previa permite identificar incongruencias entre planos estructurales y planos de instalaciones —especialmente en pasos de instalaciones por vigas y rigidizadores— antes de que generen retrabajos en taller.

El control de soldaduras aplica inspección visual al 100% de los cordones. En uniones de nivel de ejecución EXC3 o superior, o en uniones sometidas a fatiga, EN 1090-2 establece la obligatoriedad de ensayos no destructivos complementarios. El método aplicable —ultrasonidos (UT), partículas magnéticas (MT) o líquidos penetrantes (PT)—, el porcentaje de inspección, los criterios de aceptación según ISO 5817 y el alcance de la cualificación requerida para los operadores dependen de la categoría de la unión, el proceso de soldadura empleado y los requisitos específicos del plan de inspección del proyecto. Los tratamientos superficiales se comprueban con medidor de espesores de película seca para confirmar que los valores especificados han sido alcanzados en cada cara del perfil.

Protección Anticorrosión e Ignifugación: Cuándo la Especificación Genérica No Es Suficiente

La selección del sistema de protección anticorrosión e ignifugación para una estructura metálica industrial depende de la clase de corrosividad ambiental (C1 a C5, o CX, según ISO 12944), el nivel de resistencia al fuego requerido por el uso del edificio, la accesibilidad prevista para mantenimiento y la vida útil de protección objetivo.

Las orientaciones de este apartado aplican a estructuras de acero al carbono S235–S355 en edificación industrial convencional bajo el marco Eurocode. Los requisitos de protección para estructuras en atmósfera química agresiva (clase CX), entornos marinos severos o edificios con exigencias de resistencia al fuego superiores a R120 deben verificarse con las normativas específicas aplicables al proyecto y no están cubiertos por las indicaciones generales aquí recogidas.

En entornos C3 con acceso limitado para repintado —como el interior de cubiertas no transitables o la cara interior de pilares adosados a cerramientos— es necesario diseñar el sistema de protección para la vida útil completa sin posibilidad de mantenimiento intermedio. En estos casos, el galvanizado en caliente o los sistemas de pintura de alto espesor son preferibles a los sistemas de imprimación convencional, independientemente del coste inicial diferencial.

El espesor de pintura intumescente requerido para alcanzar el período de resistencia al fuego especificado (R30, R60, R90, R120) no puede determinarse únicamente a partir del factor de masividad del perfil. Las variables que condicionan el espesor seco de película (DFT) son: el período de resistencia al fuego requerido, el factor de masividad (Am/V), la temperatura crítica o temperatura límite del acero en la situación de incendio, el factor de utilización del elemento —que relaciona el esfuerzo real con la resistencia de cálculo— y los datos de ensayo o evaluación certificados del producto específico seleccionado. Un perfil con menor factor de utilización puede requerir menos espesor que otro de igual sección pero mayor carga, por lo que la aplicación de un espesor uniforme a todos los perfiles sin considerar la utilización real incrementa el coste sin mejorar la seguridad efectiva. El espesor final debe derivarse de los datos certificados del fabricante del producto intumescente para las condiciones concretas del proyecto.

Reutilización de Detalles entre Proyectos: Cuándo No Es Válida

Trasladar directamente un detalle constructivo de un proyecto anterior a uno nuevo sin verificar la equivalencia de condiciones es uno de los errores más frecuentes en la fase de documentación técnica de estructuras metálicas industriales, y su impacto no siempre es visible durante el montaje.

Un detalle tipo puede utilizarse como referencia técnica de partida, pero su aplicación directa solo es válida si las condiciones del nuevo proyecto —envolvente de cargas, geometría de la sección, clase de exposición ambiental, nivel de ejecución requerido y normativa aplicable— son iguales o menos exigentes que las del proyecto original. En la práctica, esta equivalencia rara vez se verifica formalmente, lo que da lugar a placas de anclaje con pernos subdimensionados para la excentricidad real, rigidizadores ausentes en nudos que los requieren o sistemas de protección diseñados para una clase de corrosividad diferente a la del emplazamiento actual.

En proyectos donde la reutilización de detalles es una necesidad operativa —por volumen de fabricación o plazos ajustados— recomendamos definir una biblioteca de detalles parametrizados con rango de validez explícito: tipo de perfil, rango de momento y cortante de diseño, clase de exposición y nivel de ejecución. Cualquier proyecto que supere los límites del rango debe generar un detalle nuevo antes de liberar la fabricación.

Conclusión

El nivel de detalle en una estructura metálica industrial condiciona directamente su comportamiento bajo carga, su durabilidad frente a la corrosión y el tiempo requerido para fabricación y montaje. Las variables que gobiernan cada decisión de detalle —tipo de carga, clase de exposición, nivel de ejecución exigido, requisitos de resistencia al fuego, normativa aplicable en el país del proyecto— no son intercambiables entre proyectos y deben verificarse en cada caso antes de iniciar la fabricación.

En Xinguangzheng, nuestro proceso de revisión de planos de taller incluye la verificación de coherencia entre el modelo de cálculo y los detalles de unión, la confirmación de especificaciones de soldadura y tornillería, y la alineación de los requisitos de tratamiento superficial con las condiciones de exposición del emplazamiento. En proyectos con equipos de elevación o cargas dinámicas, verificamos la clasificación estructural de las uniones y el régimen de inspección requerido antes de confirmar el alcance de fabricación, dado que estos factores modifican tanto el detalle constructivo como el plan de calidad aplicable. En proyectos fuera del ámbito Eurocode, alineamos los criterios de diseño y fabricación con la normativa local del país del proyecto desde la fase de revisión de documentación.

Para iniciar la revisión técnica de su proyecto, comparta con nuestro equipo los planos estructurales, la memoria de cargas, la normativa de referencia aplicable y la información sobre el uso previsto del edificio y las condiciones del emplazamiento. Con esta base, podemos alinear los detalles constructivos con los requisitos reales del proyecto antes de comprometer materiales y tiempo de taller. Puede conocer el alcance completo de nuestras soluciones en estructura metálica o contactar directamente con nuestro equipo técnico para iniciar la consulta.
